20.3.2025 – Statická ponorka vyrobená 3D tlačou s ponorným systémom riešeným čerpadlami a záplavovou komorou.

3D model nakreslil a skonštruoval Oto Gerža – RCSUBS.cz

tlač a výroba – Dušan Prokša a Roman Pastorík

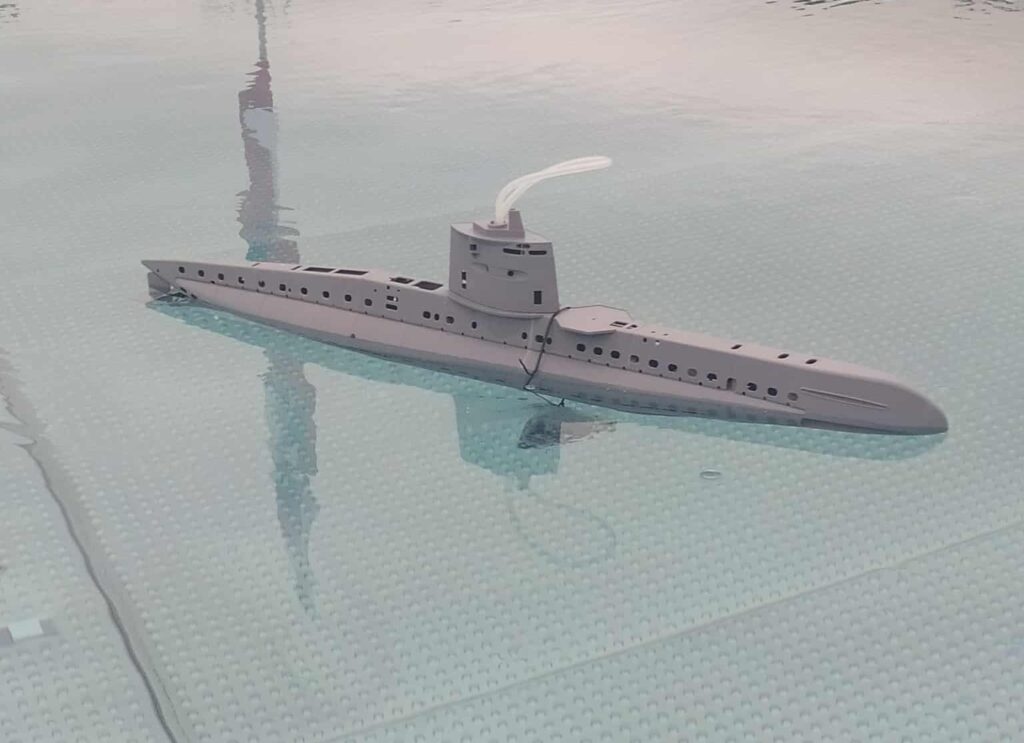

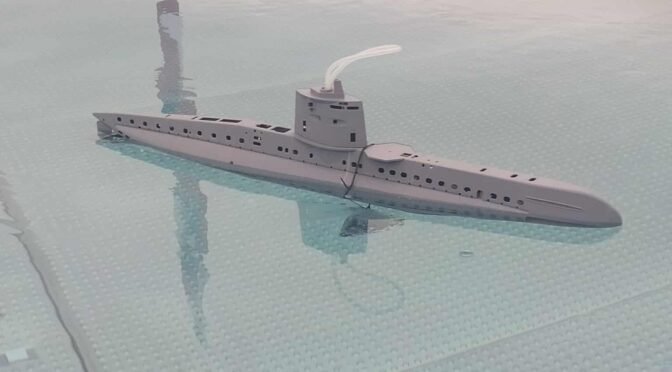

Pre recenziu ponorky UB 1 sme sa s Dušanom rozhodli hneď pre niekoľko dôvodov. Okrem toho že patrí k histórií Rakúsko – Uhorskej monarchii a teda aj nepochybne našej, tak v tejto mierke ponúka s dĺžkou trupu takmer 937 mm veľmi dobrý základ na stabilnú a maketovú plavbu. Keďže počas roka jazdíme aj na jazerách, tak zámer je prezentovať ju práve tu. Cieľom je ukázať, že model funkčnej a prepracovanej RC ponorky sa dá ozaj postaviť pomerne jednoducho a aj relatívne lacno. Navyše ponorky nemusia plávať iba v bazéne a v úplne priezračnej vode.

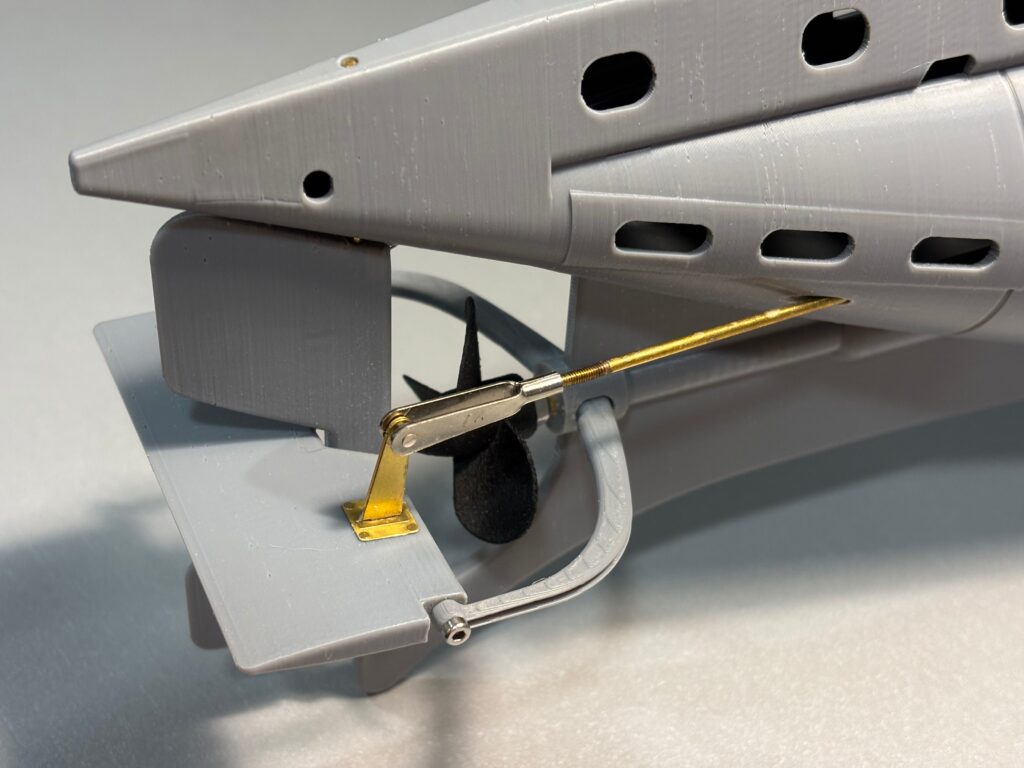

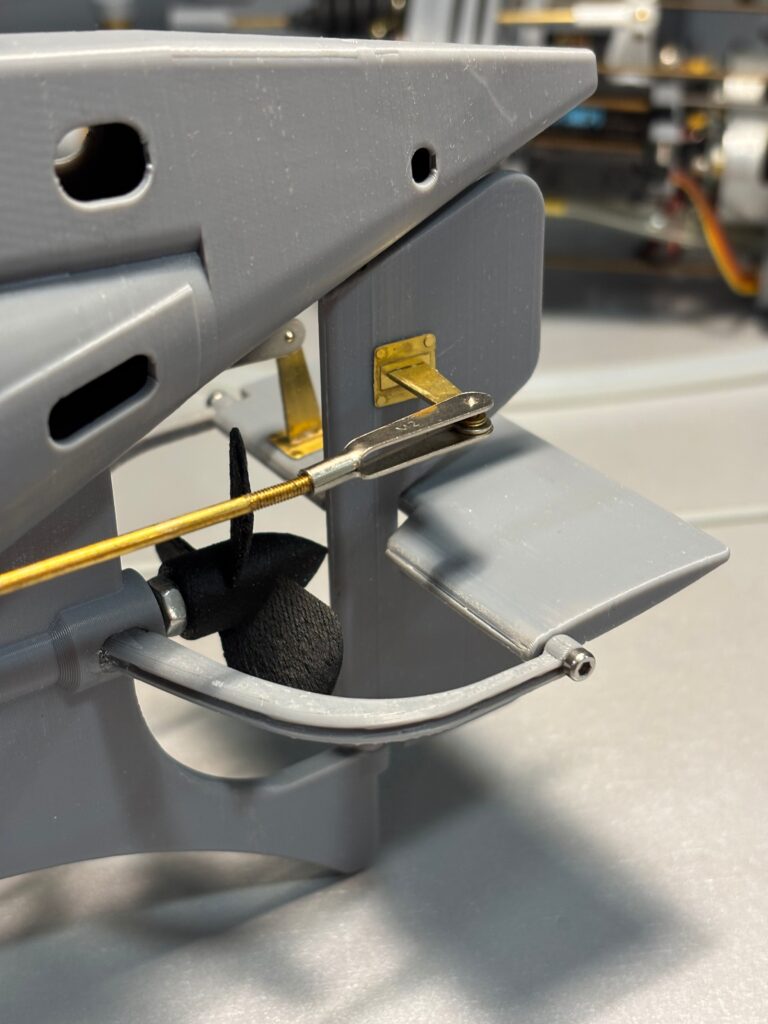

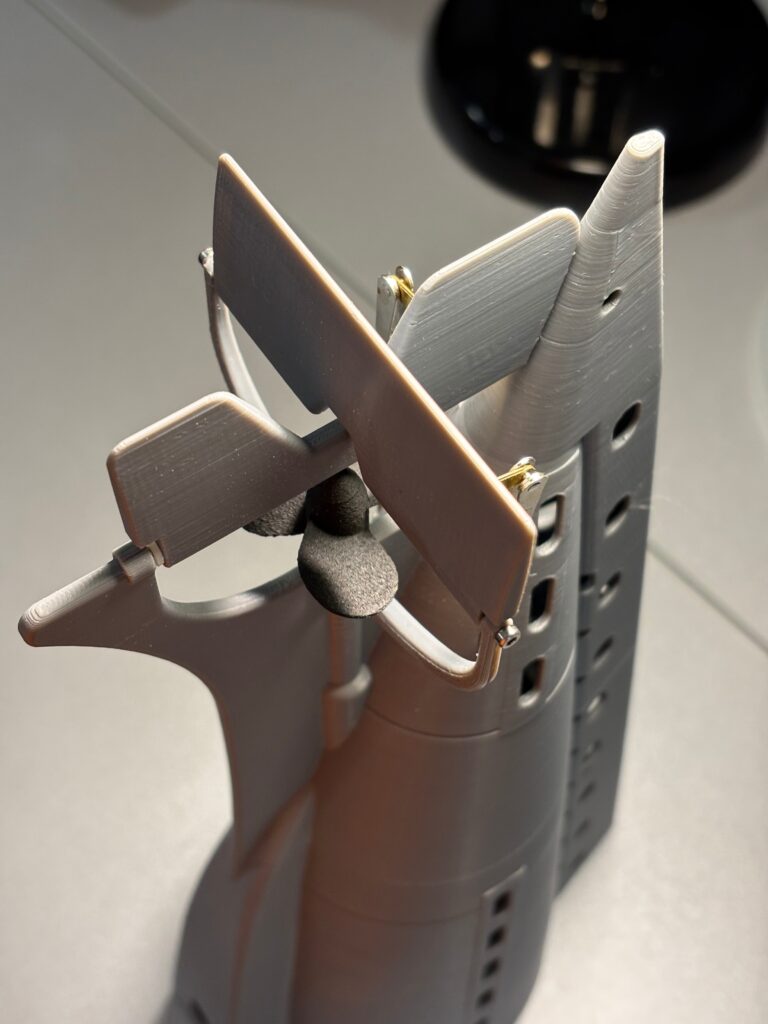

Konštrukciou sa jedná o jednoduchý model, ktorý má dvomi servami ovládané zadné hĺbkové a smerové kormidlá a motor pohonu. Statické ponáranie je riešené dvomi zubovými čerpadlami. Ak ešte pridáme pozičné osvetlenie bude nám stačiť 5-kanálová RC aparatúra pracujúca na frekvenciách ideálne v pásme 40 MHz.

Obaja s Dušanom sme sa rozhodli pre verziu, kde v balení od Ota boli lepty s nálepkami a hotová veža s guľometom tlačené resinovou tlačou. Resinová tlač ma výhodu že povrch je dokonale hladký a jediné čo bude treba, ho nalakovať. Pre tlač v našej réžií vnútra tesného trupu, ako aj samotného vonkajšieho maketového trupu sme sa rozhodli práve preto, aby sme ukázali postup samotnej stavby. 3D dáta a podklady sme dostali od Ota elektronicky a môžeme ich použiť výlučne na výrobu dvoch exemplárov. Je nevyhnutné, aby sme si všetci uvedomovali zodpovednosť voči pôvodným autorom a dodržiavali zásady spravodlivého použitia, čo je z morálneho hľadiska bez pochyby správne. Odpredaj týchto dát čo i čiastkový bez súhlasu autora, môže viesť k narušeniu dôvery v profesionálne vzťahy. K týmto otázkam pristupujeme preto s rozvahou a rešpektom !

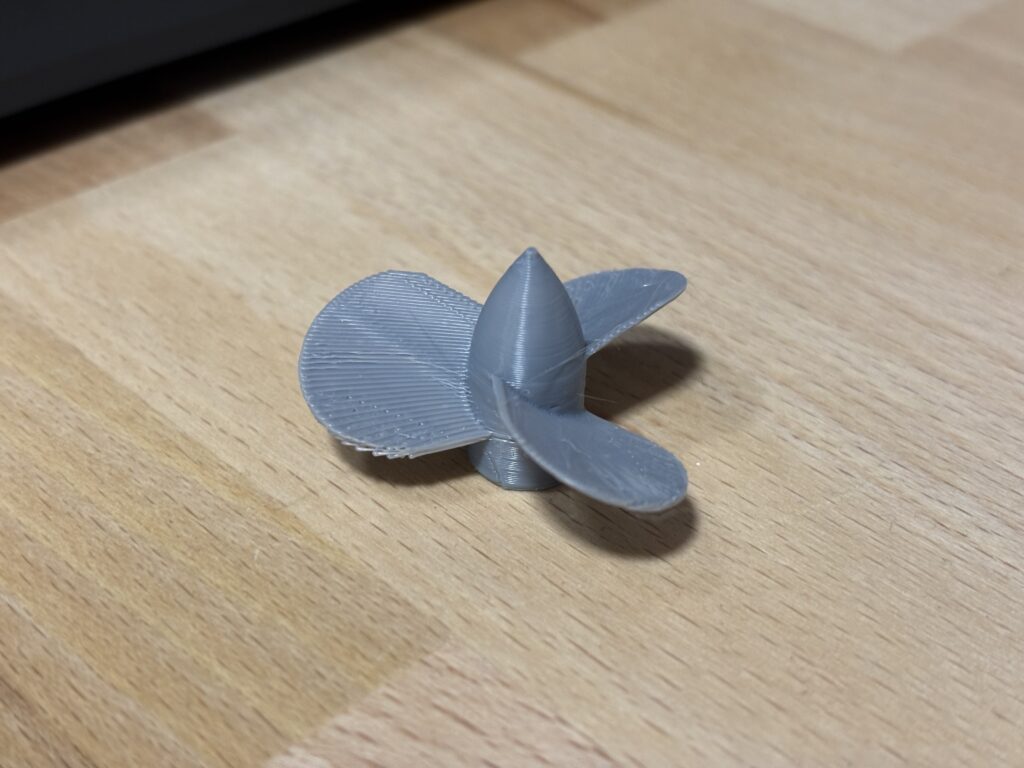

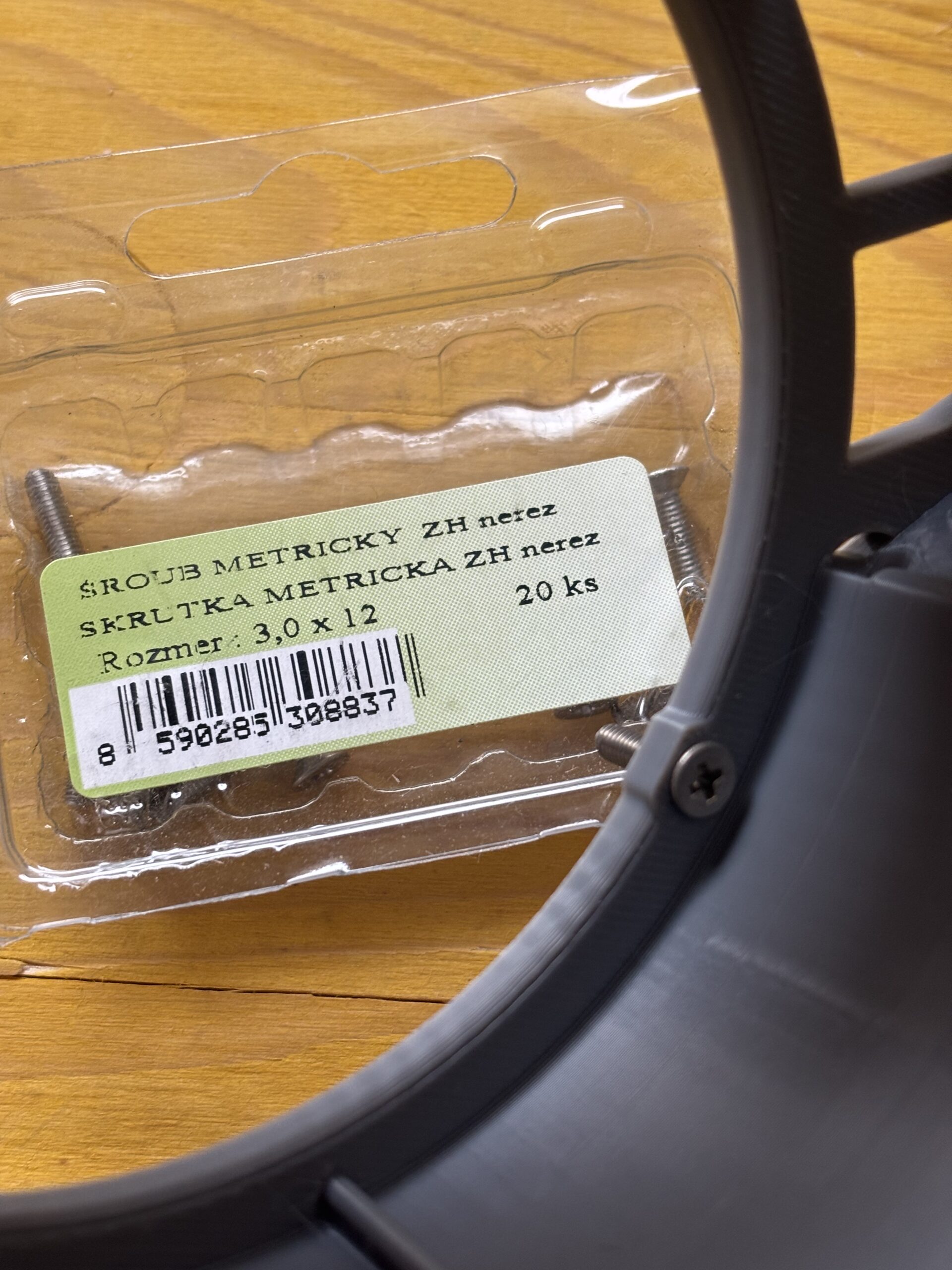

Samotná ponorka sa skladá zo siedmich sekcií plus veže. Súbor 3D dát obsahuje aj kormidlá, lodnú skrutku a v našej verzií sme sa rozhodli aj pre zástavbu tesného trupu, lebo ako s Dušanom hovoríme, vymyslené vymýšľať netreba. Dušan ešte hneď po SubRegatte 2024 objednal dve plexi rúry. Vonkajší priemer je 90 mm a dĺžka bude skrátená na 400 mm.

Tlač som začal provu (čelom) a výsledok ma hnal tlačiť ďalšie sekcie.

Každá ponorka bude osadená dvomi čerpadlami, jedným pohonným motorom a dvomi servomotormi.

Čerpadlá som objednal ešte v septembri na Aliexpress a to DC 3-7.4V 360 Water Pump Motor Self-priming Mini Gear Pump for Hydraulic Toys RC Model RC Boat Marine Submarine

Najskôr som si myslel, že osadím servá HITEC, ale veľkostne by nesedeli a tak som kúpil servá tiež z Aliexpress a to EMAX ES3054 – Digital Servo 17g 3.5kg 0.13sec 23T Metal Gear 4.8-6V. Presne tieto osádzal aj Oto. Keďže to má byť stavebnica, ktorú si vytlačíte a poskladáte tak sú to presne tie ktoré tam majú byť.

Pohonný motor som kúpil na Aliexpress DC 3,7 V-7,4 V Micro RS-380SH-4535 Motor 6V 9200RPM Mini 380 Motoren Motor DIY spielzeug Modell Teile Starke Magnetische Bohrmaschine. Je to jednosmerný kartáčový. Na foto vzadu osadený vo vytlačenom púzdre.

Regulátory pre čerpadlá a motor pohonu sú tiež z Aliexpress. Spolu 3 ks a postačia tieto 20A Bustophedon ESC Brushed Speed Controller For RC Car Truck Boat Remote Control Toys

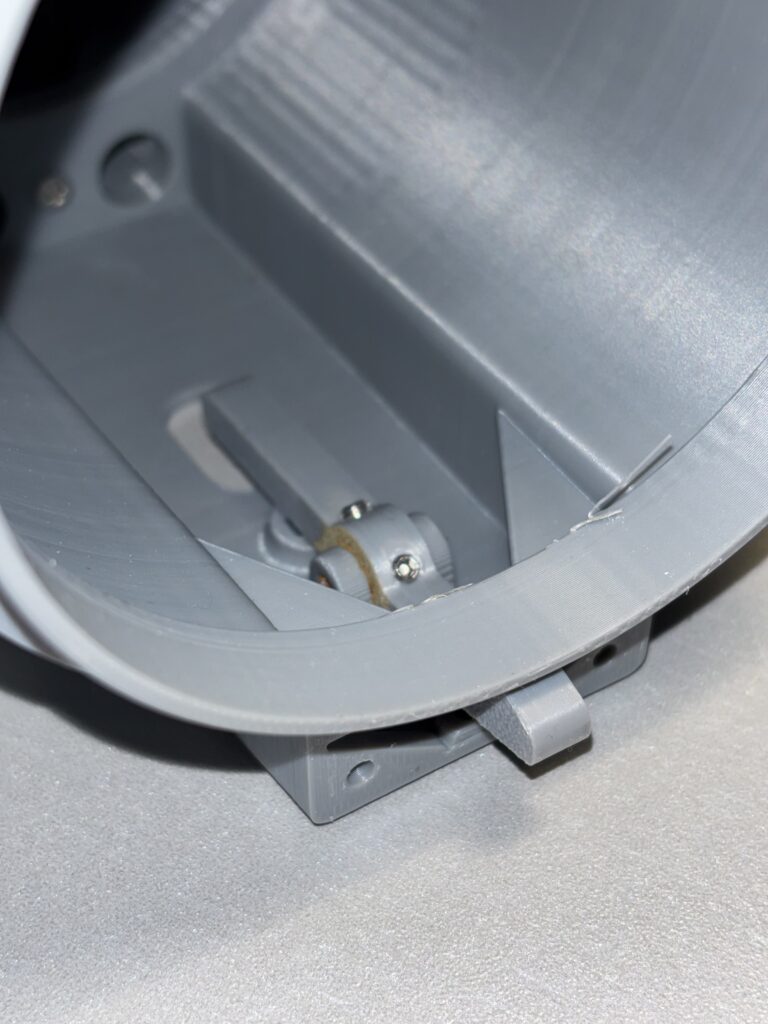

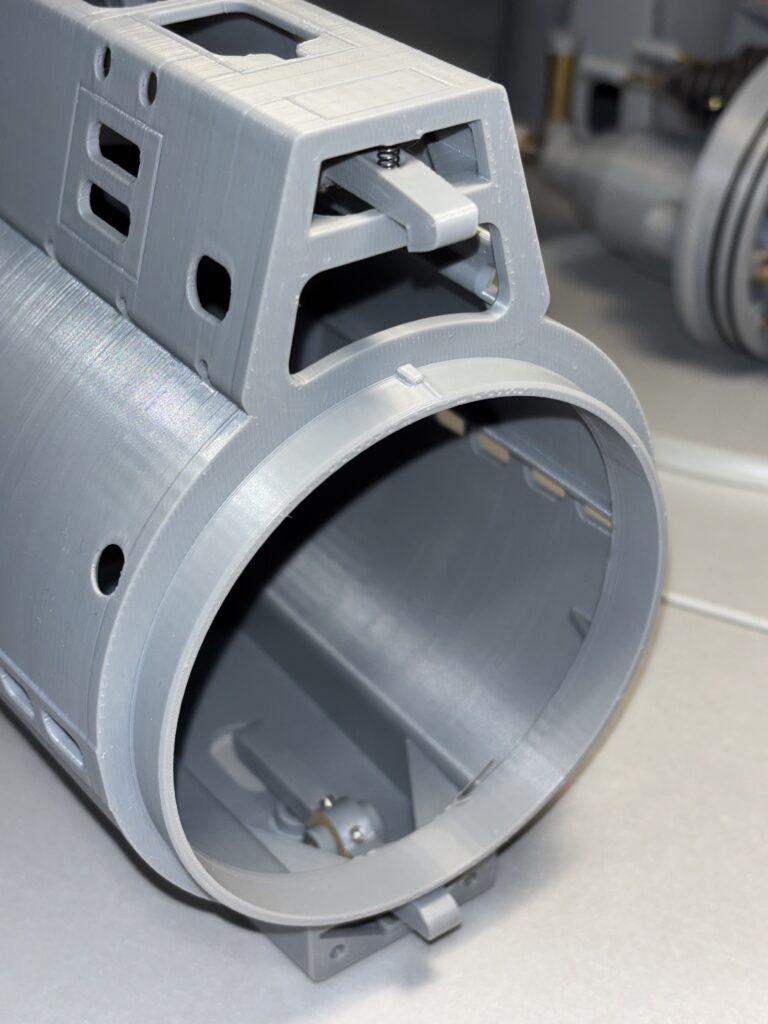

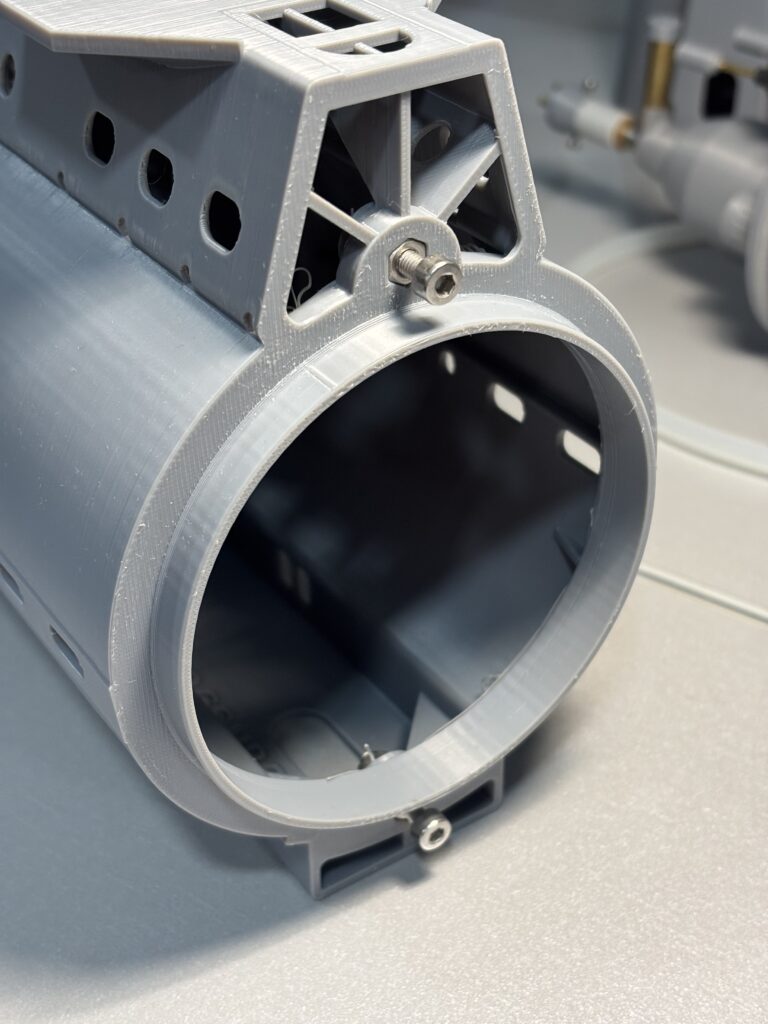

Ako ďalšie som sa dal na osadenie zámkov zadnej časti trupu. Zámky sú dva. Oba za vežou pod palubou a na kýle. Sú osadené v piatej sekcii a chytajú k sebe sekciu šiestu.

Pre každý zámok je potrebná oska priemeru 2,9 mm (ja som použil skrutky bez hlavičky, tzv. červíky dlhé 16mm).

Ďalej sú potrebné dva centrovacie červíky rovnako priemeru 2,9 mm a dĺžka postačí 6 mm.

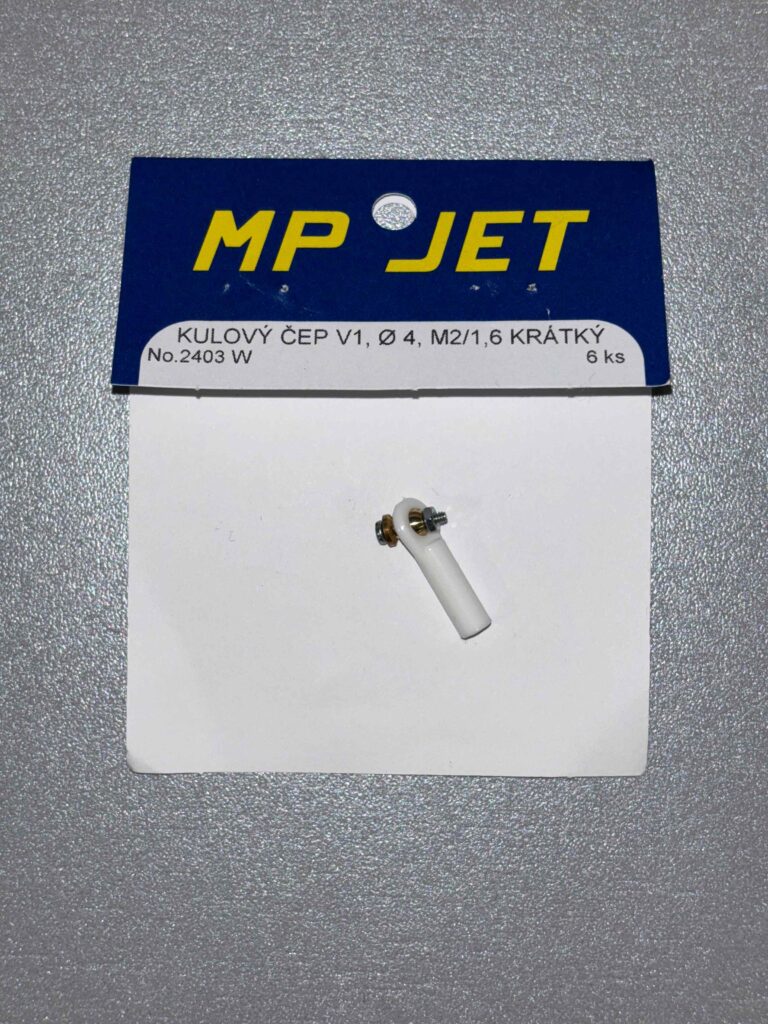

Ako posledné je potrebná struna ktorá bude držať zámok alebo ak chcete páku v zatvorenej polohe. Ja som použil MP Jet obj.č. 90053, ktorú som rozdelil na dve a na oba zámky mi tým pádom stačil jeden kus.

Obaja s Dušanom máme síce resinovú vežu, ale keďže máme aj lepty tak som sa rozhodol že si vežu predsa len vytlačím a osadím lepty na ňu. Na výčnelok v trupe som teda upevnil skrutku M3 dlhú 22mm a na tú sa veža nasúva pohybom spredu do zadu. Zámok v zadnej časti ju zaistí a netreba s ňou nič viac robiť.

porovnanie tlače resin (vľavo) a mnou vytlačenej z filamentu (vpravo)

ako ďalšie sa pustíme do zástavby a teda tesného trupu …

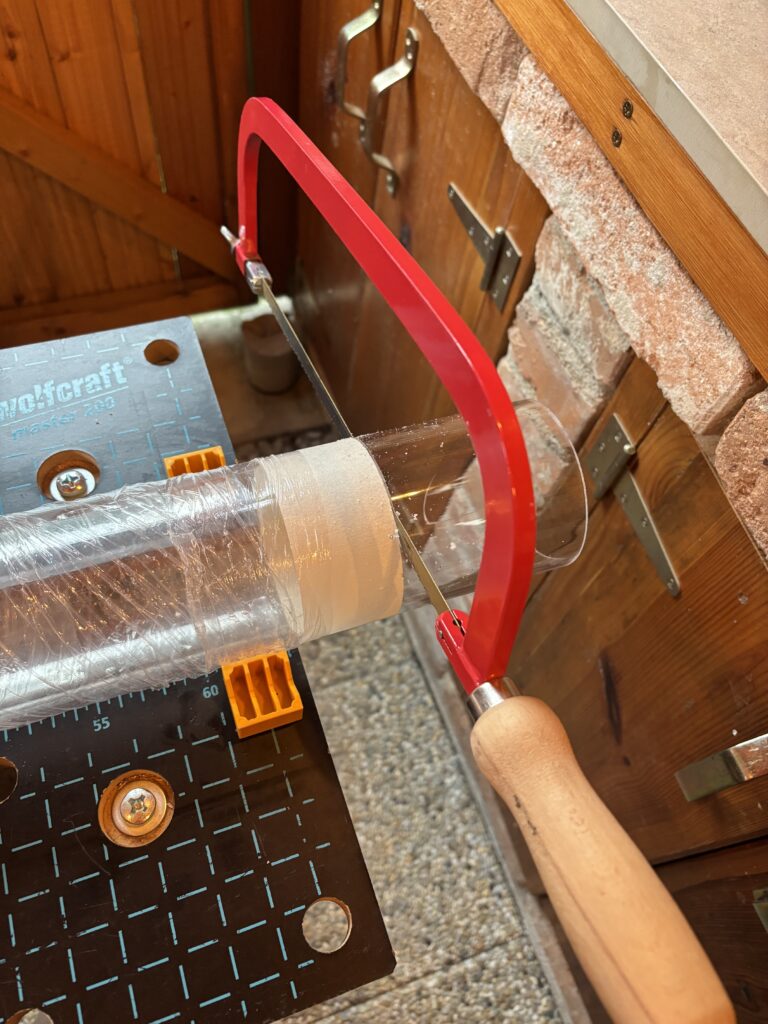

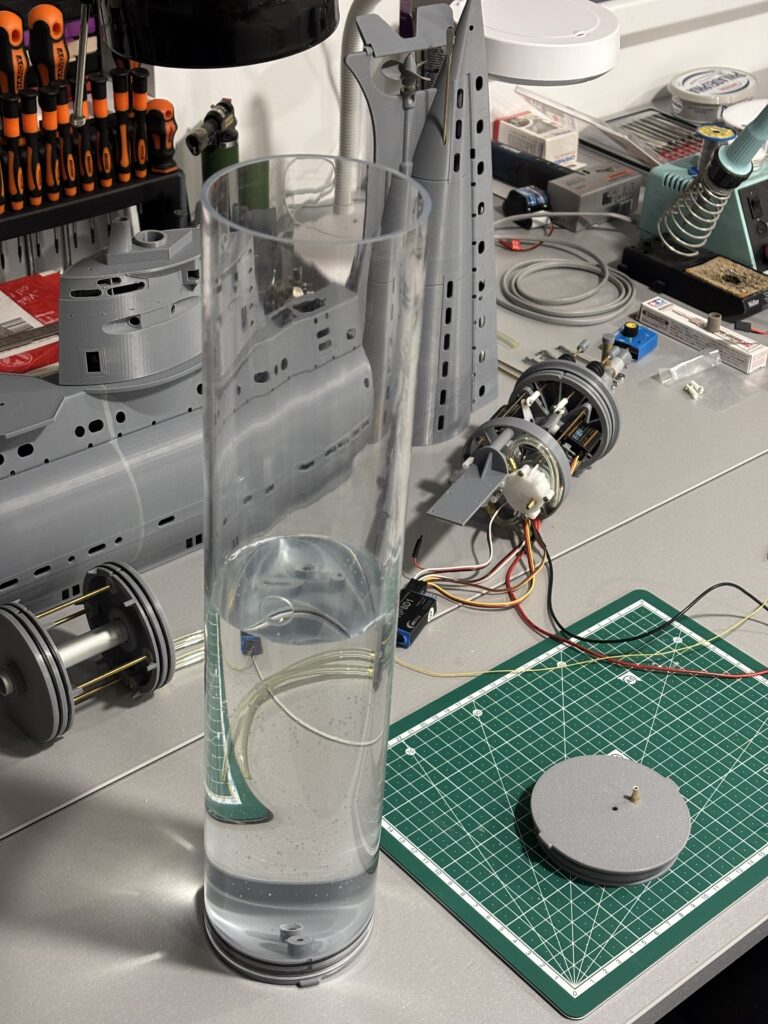

8.8.2025 – nasledovalo presné odrezanie plexi trubky tesného trupu na dĺžku 400 mm. urobil som to ako je vidno na priloženom obrázku a to tak, že som premeral kolmosť fabrikou zrezanej jednej steny a tá bola v pravom uhle, takže stačilo podľa nej namerať presne dĺžku, fixkou spraviť aspoň štyri značky a oblepiť trubku páskou aby som ju pri rezaní nepoškodil a aby som videl kadiaľ mám rezať.

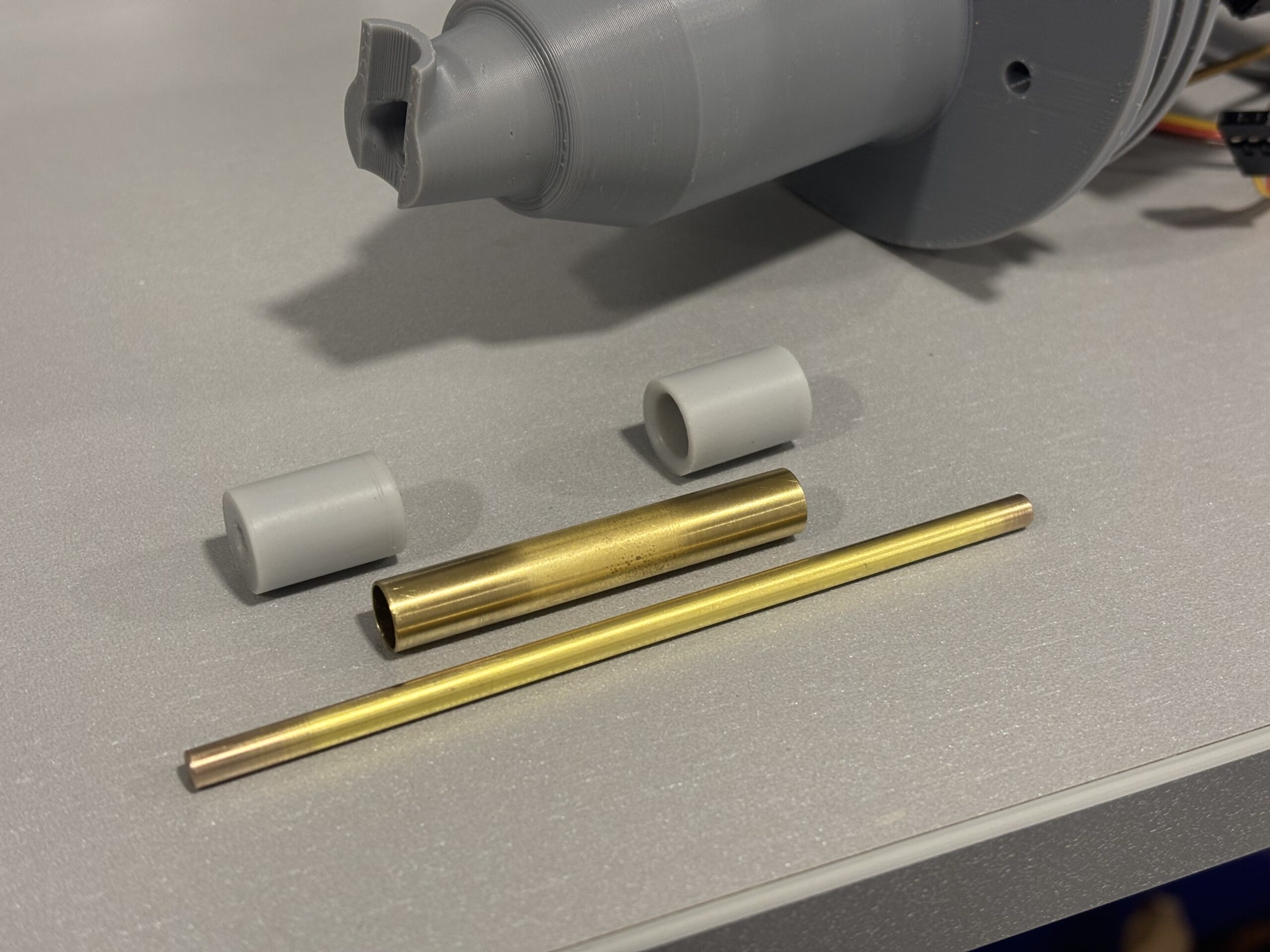

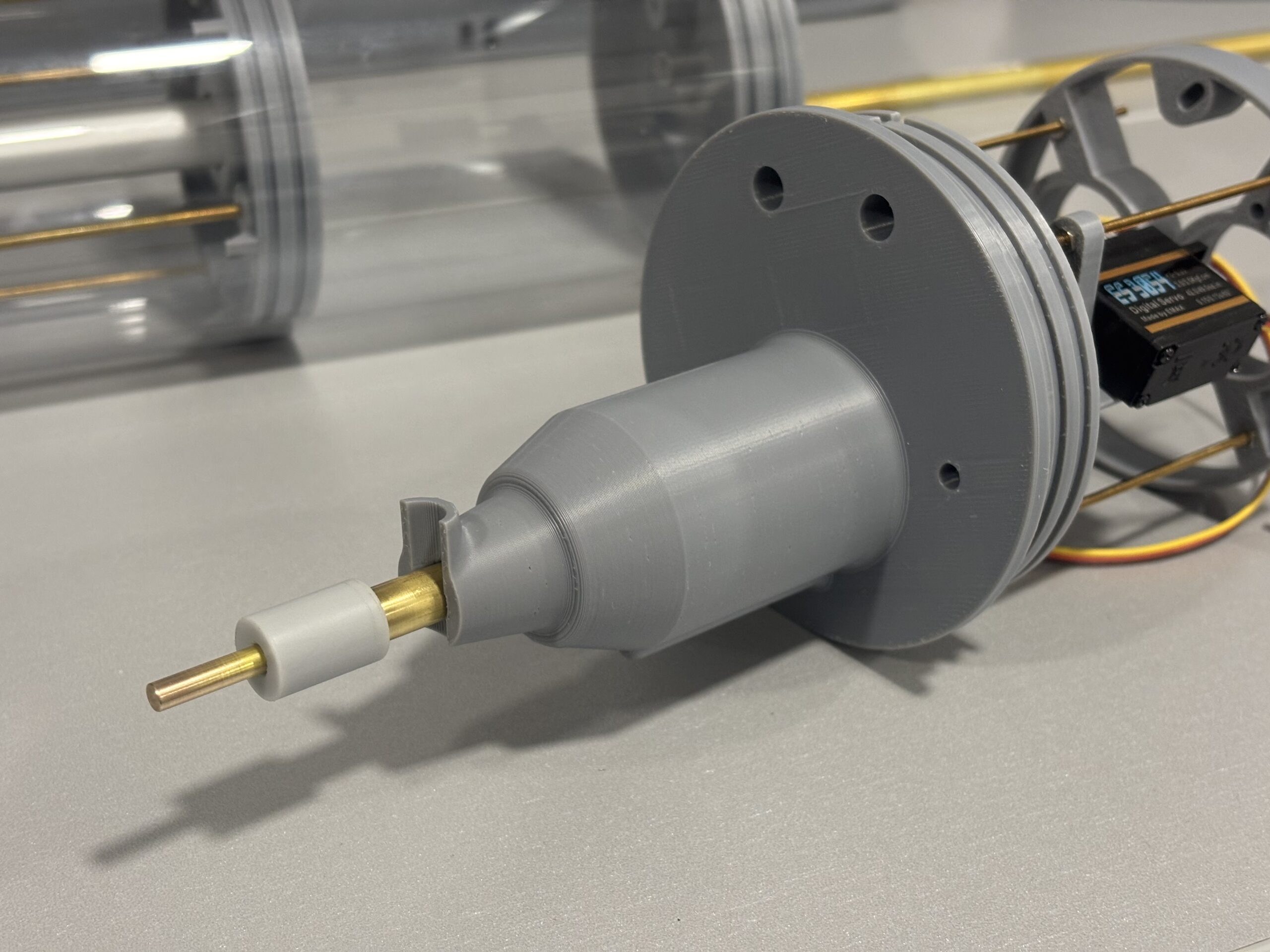

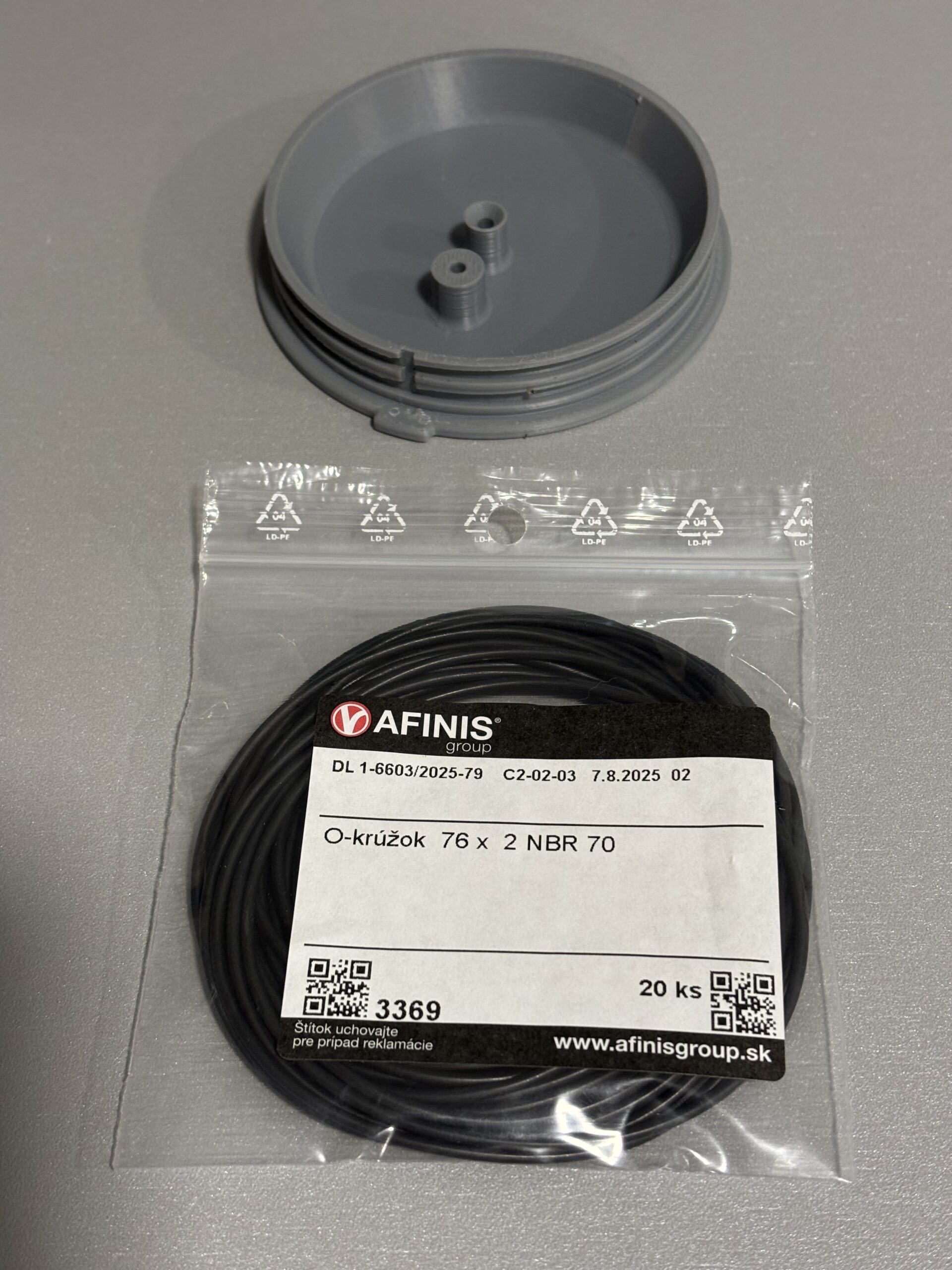

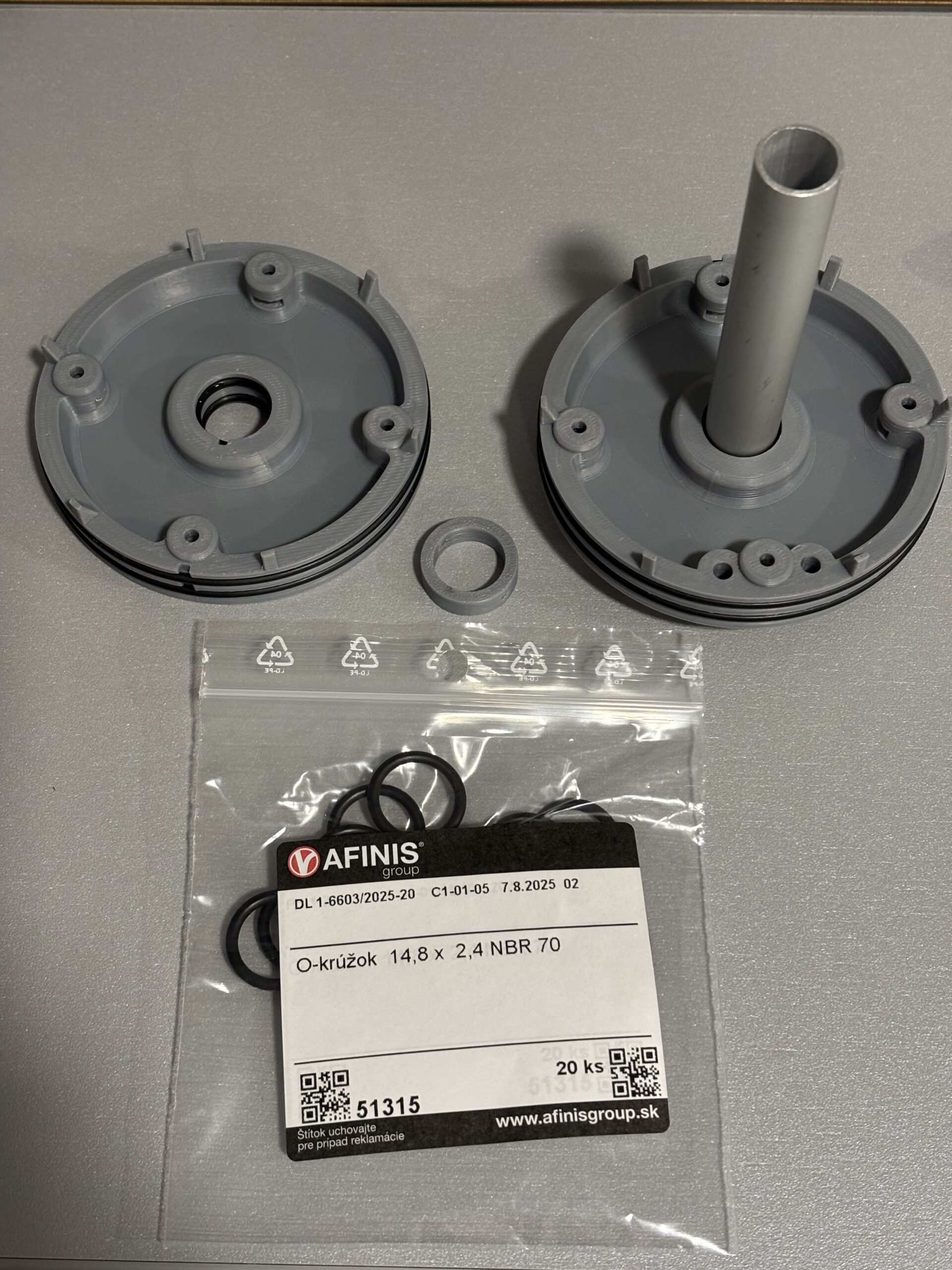

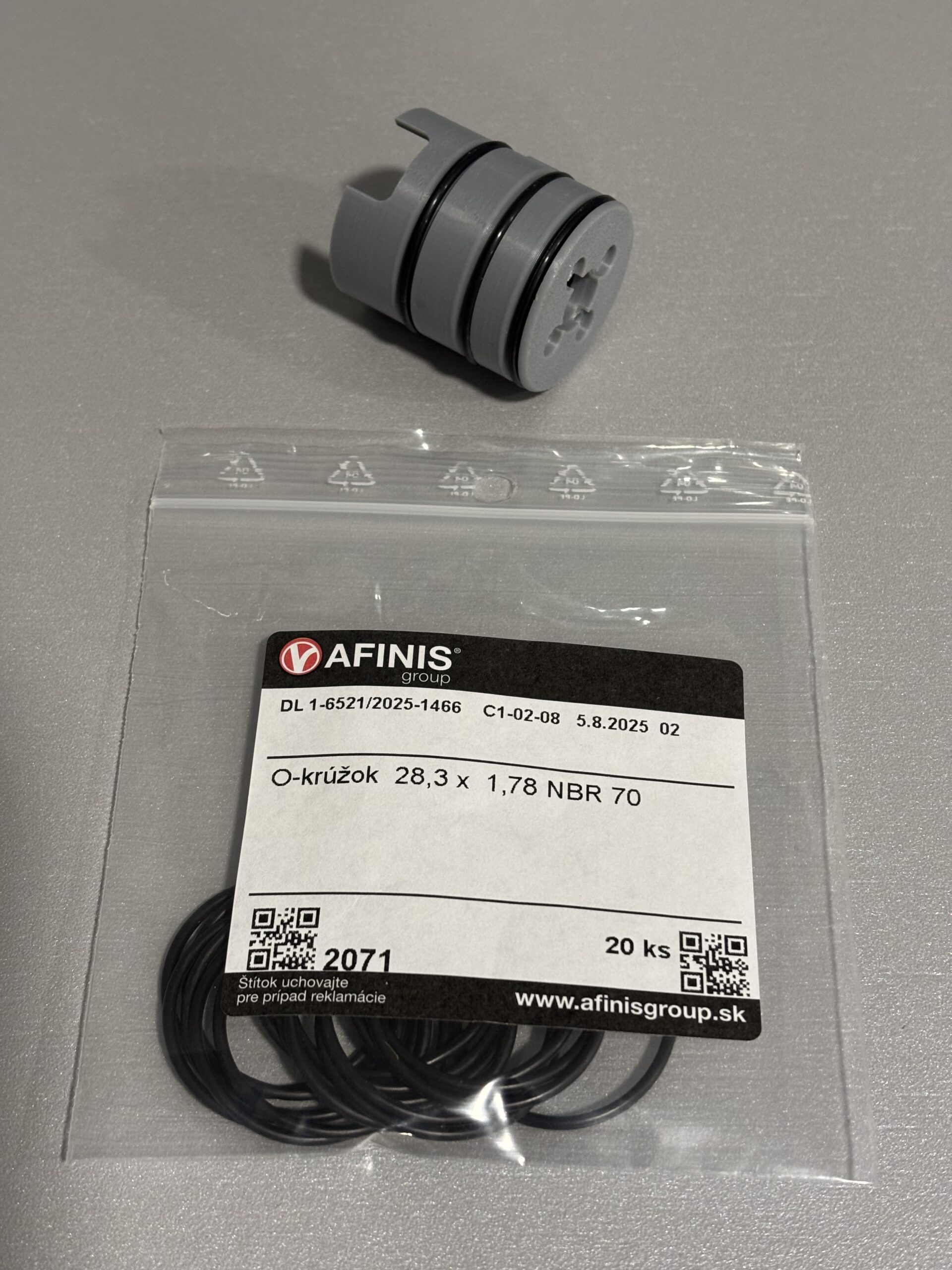

18.8.2025 – dnes pokračujem stavbou zatiaľ sám ale Dušan sa čoskoro pridá. Najprv však bolo potrebné objednať zopár vecí ako O-Krúžky, závitovú tyč M2 a M3 a matice, hliníkovú trubku vonkajšieho priemeru 10 mm na prepojenie dvoch vodotesných komôr ktoré oddeľuje záplavová komora. Ďalej mosadznú trubku vonkajšieho priemeru 8 mm a osku z rovnakého materiálu priemeru 4mm pre náhon. Bolo potrebné ešte vysústružiť púzdra na hriadeľ a napokon to všetko narezať na potrebné dĺžky a kompletovanie sa môže začať.

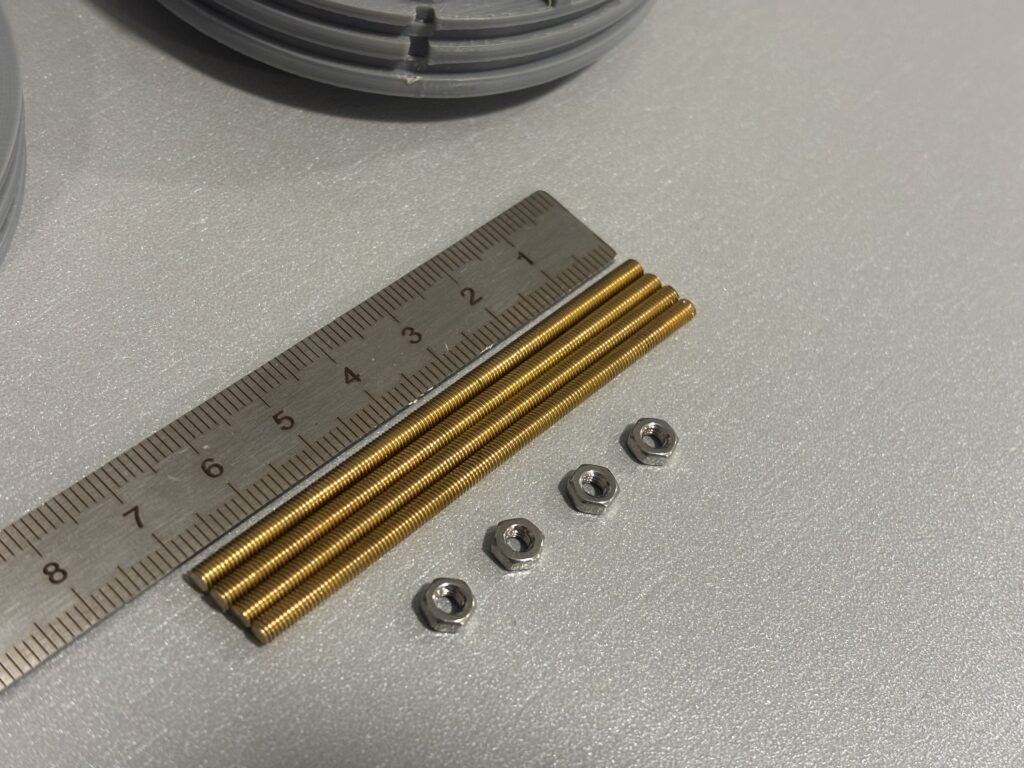

Ďalej bolo potrebné narezať závitové tyče M3 a M2.

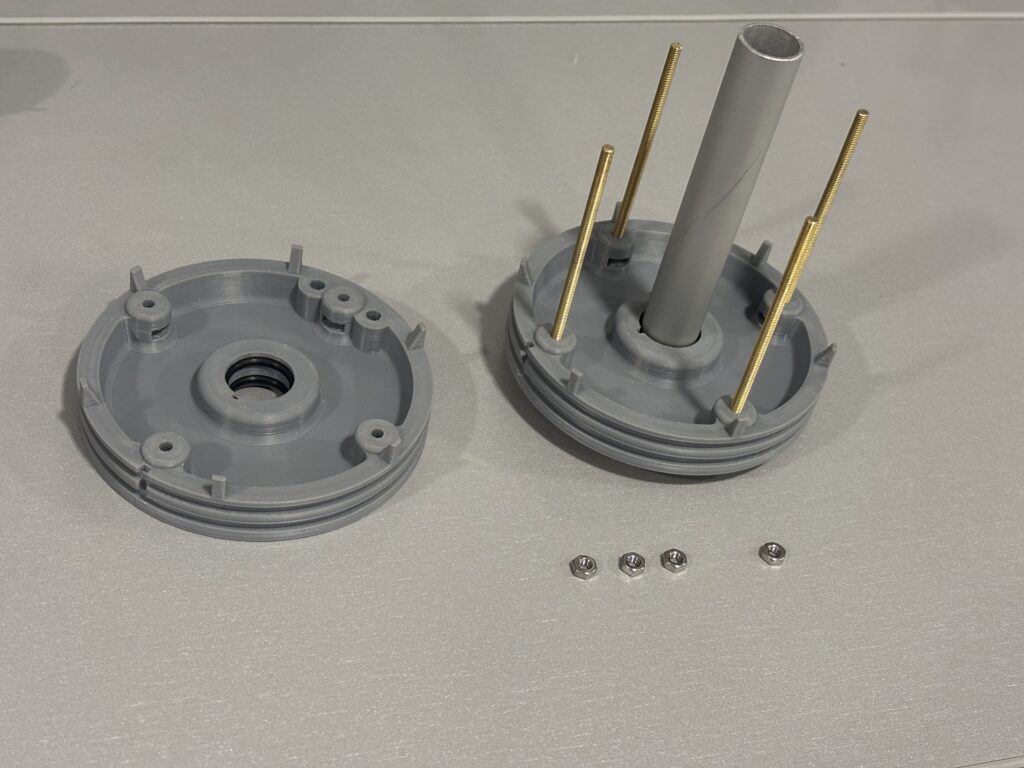

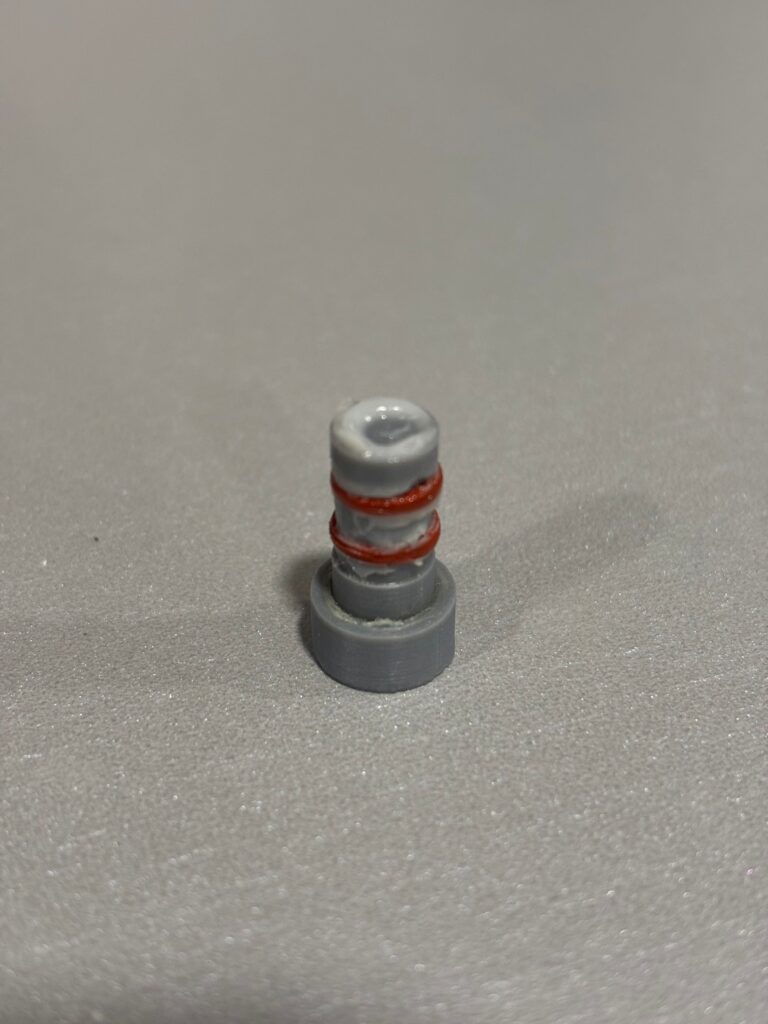

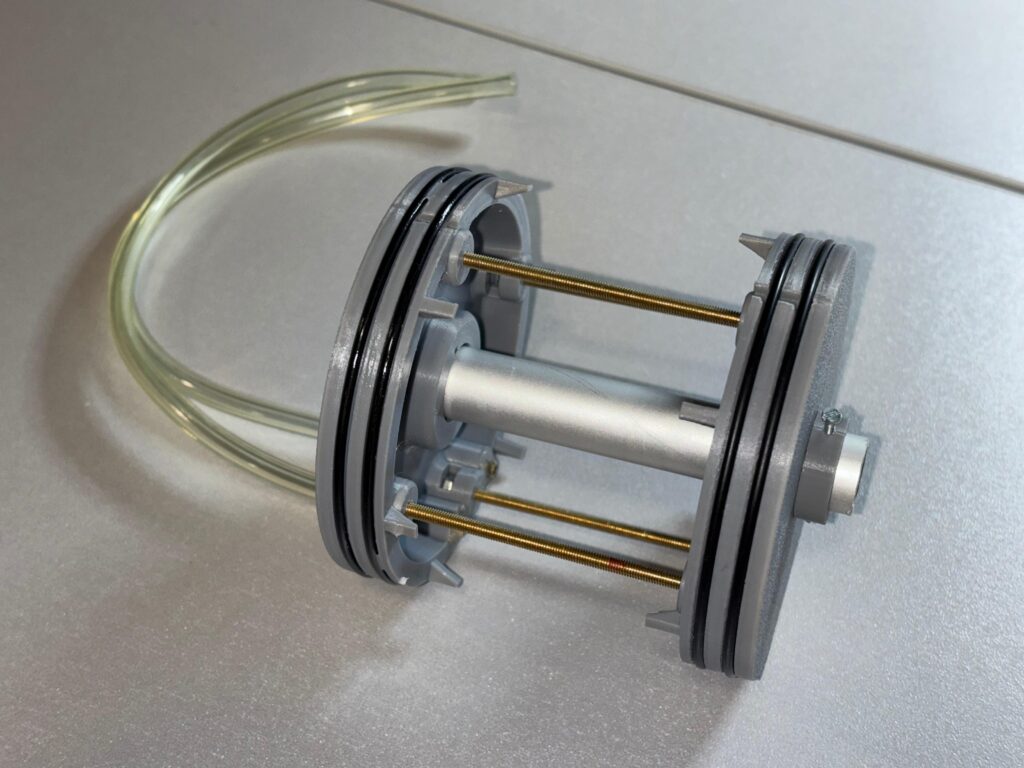

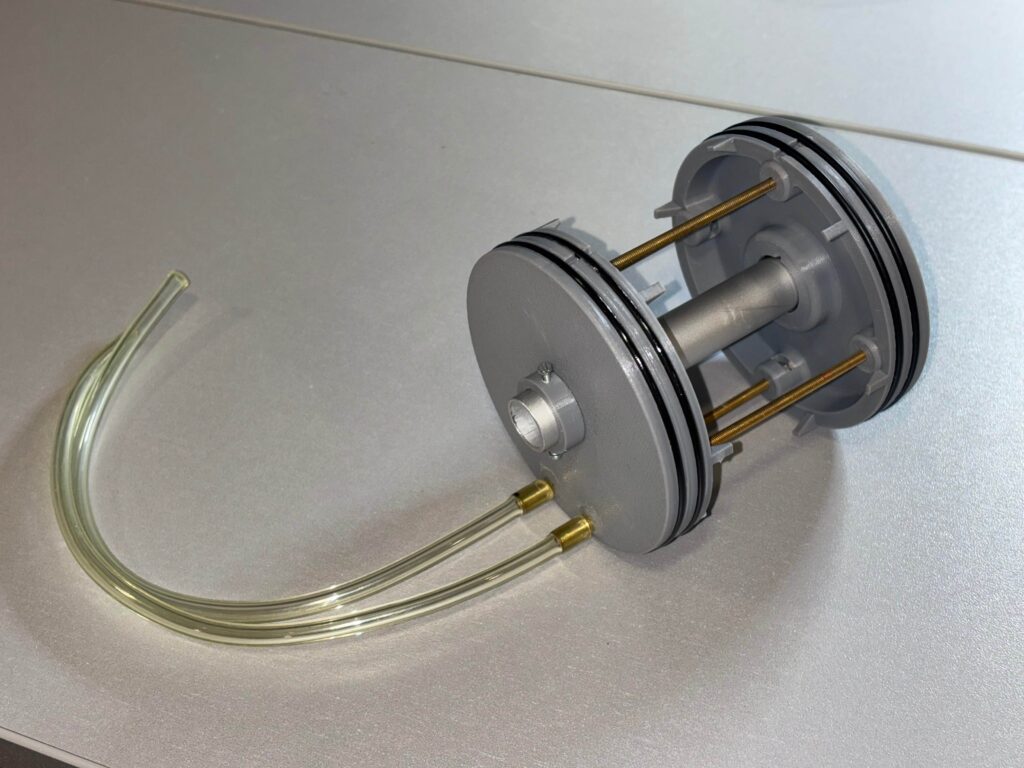

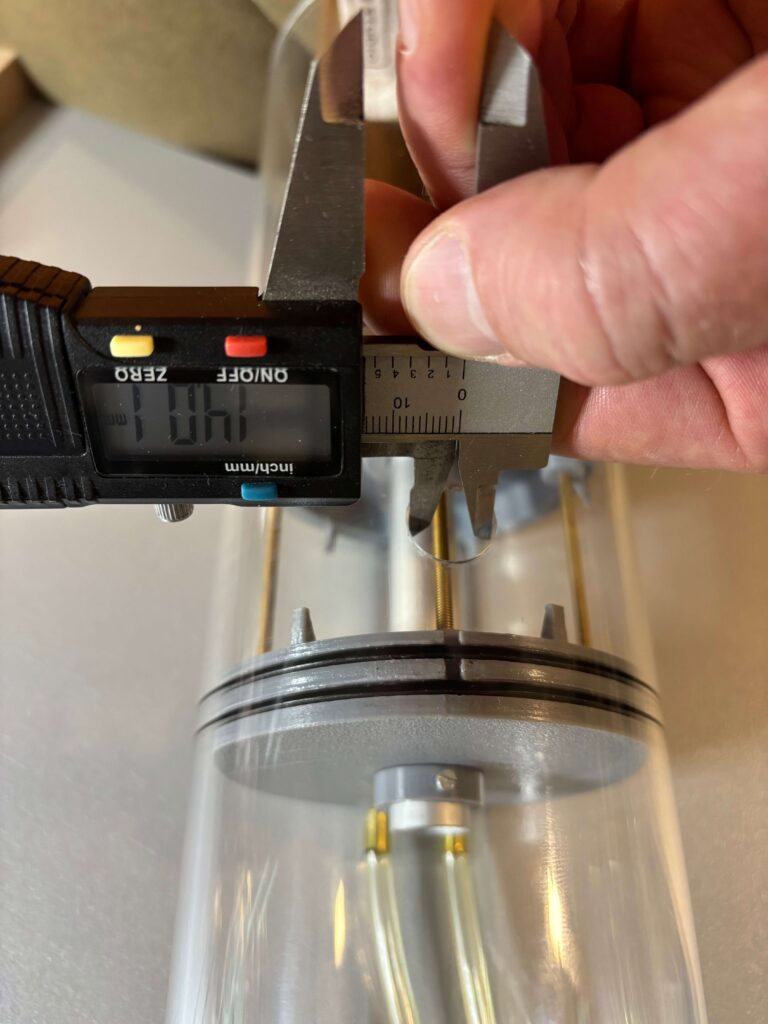

M3 budú spájať príruby záplavovej komory tesného trupu. Sú to 4 ks dĺžky 70 mm. Vonkajšie strany prírub majú mať šírku 84 mm ako je vidieť z obrázku tak, aby objem záplavovej nádrže odpovedal presne konštrukcií a výpočtom. Na zaistenie závitových tyčí som použil 8 ks nerezových matíc M3 ktoré som najskôr naskrutkoval do jednej z prírub kde matice ležia v lôžkach na to určených a to na doraz. Následne osadenie O-krúžkov pre spojovaciu rúru preimeru 10 mm z hliníku do oboch prírub. Nasadil som prírubu druhú a postupne vložil a naskrutkoval maticu za maticou tak, aby vyšla závitová tyč zez maticu asi 1mm. Táto operácia chce trochu trpezlivosti ale určite sa to podarí a potom stačí príruby zatlačiť k sebe a prekontrolovať už spomínanú vonkajšiu šírku 84 mm. Z vonkajšej strany ešte vidíte vytlačené poistné kruhy na hliníkovej trubke a tie som si navrhol sám a tzv. dvomi červíkmi proti sebe ich zaistím, aby boli na svojom mieste a nebol tak priestor na posunutie trubky. STL súbor na stiahnutie je pod týmto odkazom. Ono aj tak gumičky to držia dosť na pevno, ale pri ponorkách chceme eliminovať všetko čo by sa mohlo stať „ak náhodou“.

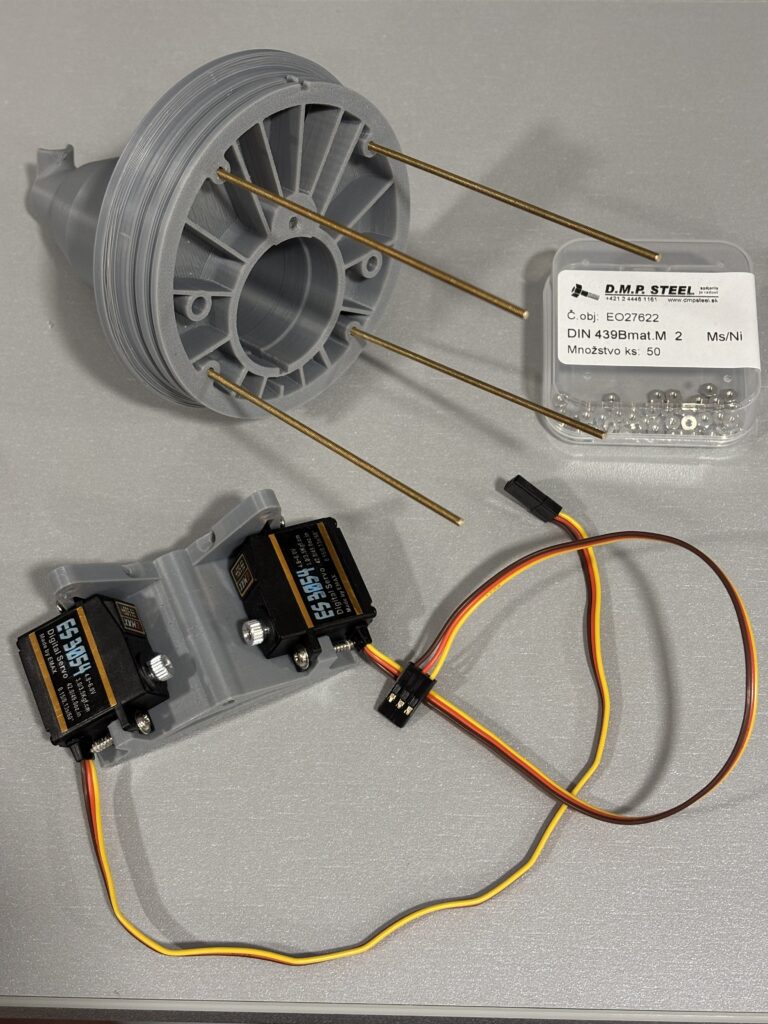

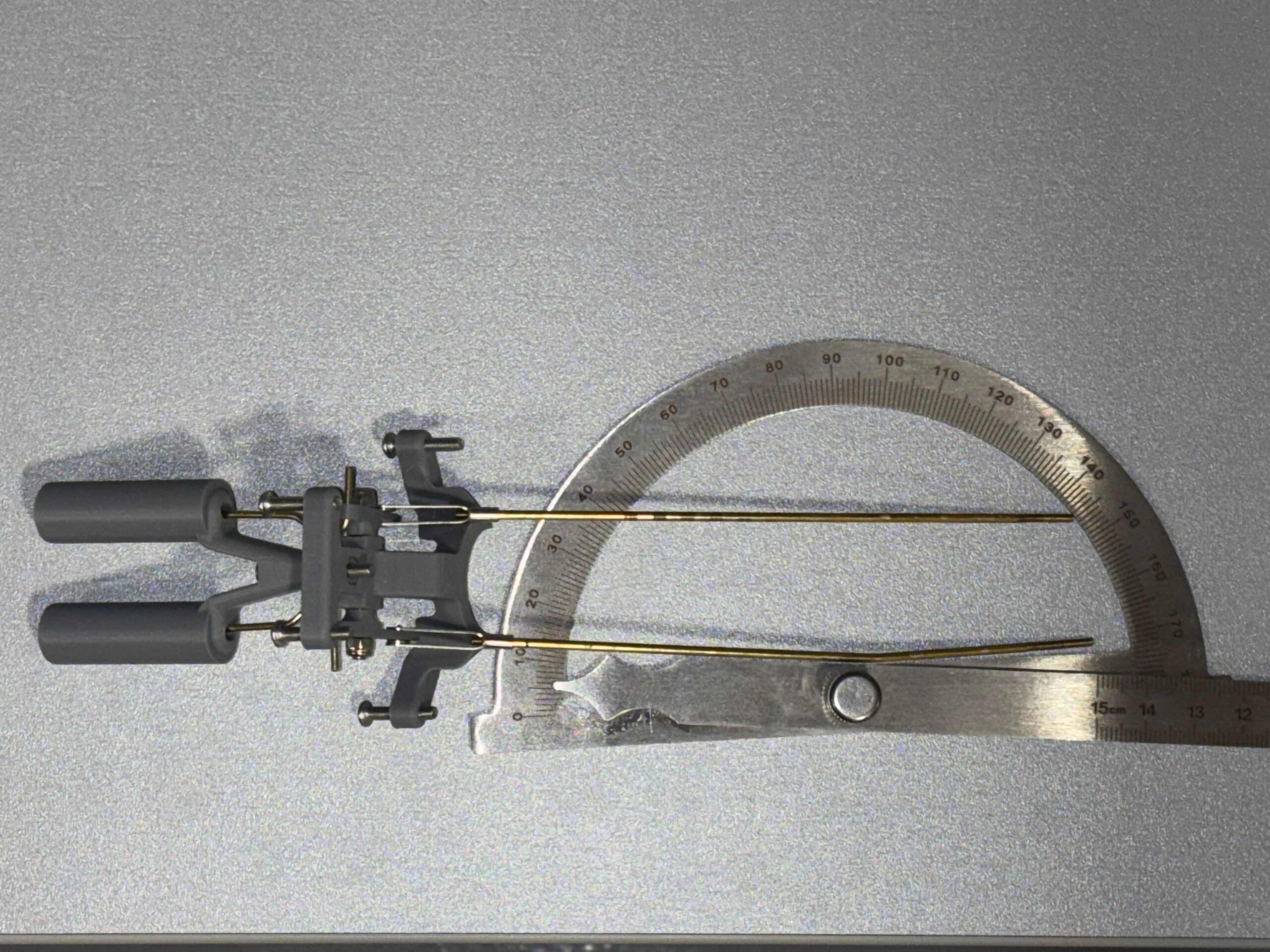

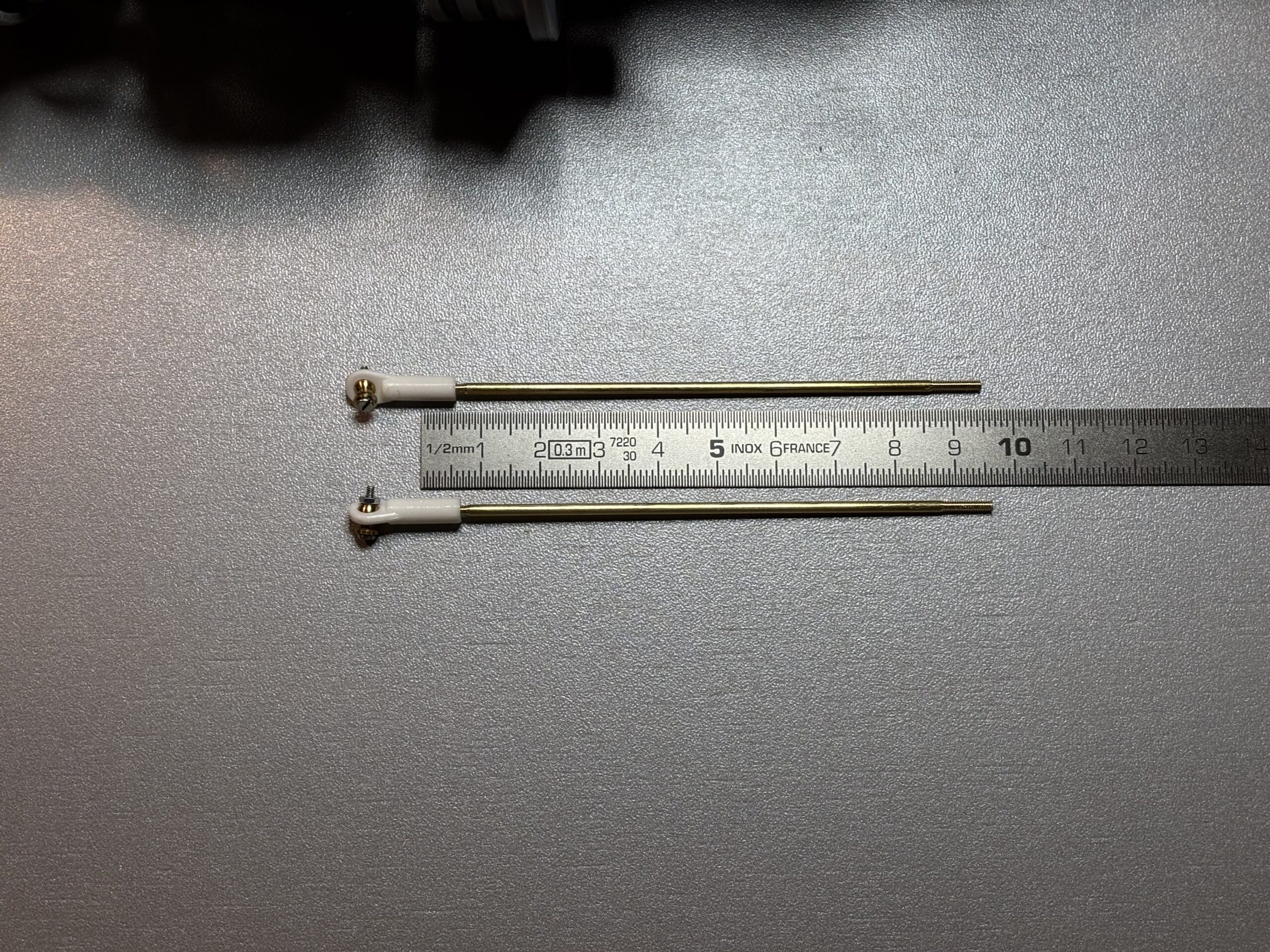

Zo závitovej tyče M2 som narezal 4 ks dĺžky 100 mm. Tieto držia prepážku kde je umiestnený hnací motor a prepážku kde budú čerpadlá spolu. Medzi týmito dvomi prepážkami bude umiestnený element na ktorom sú namontované servomotory kormidiel.Dĺžku som zámerne zvolil 100 mm a tak následne získam rezervu na prípadné manévrovanie prepážky s čerpadlami v trupe.

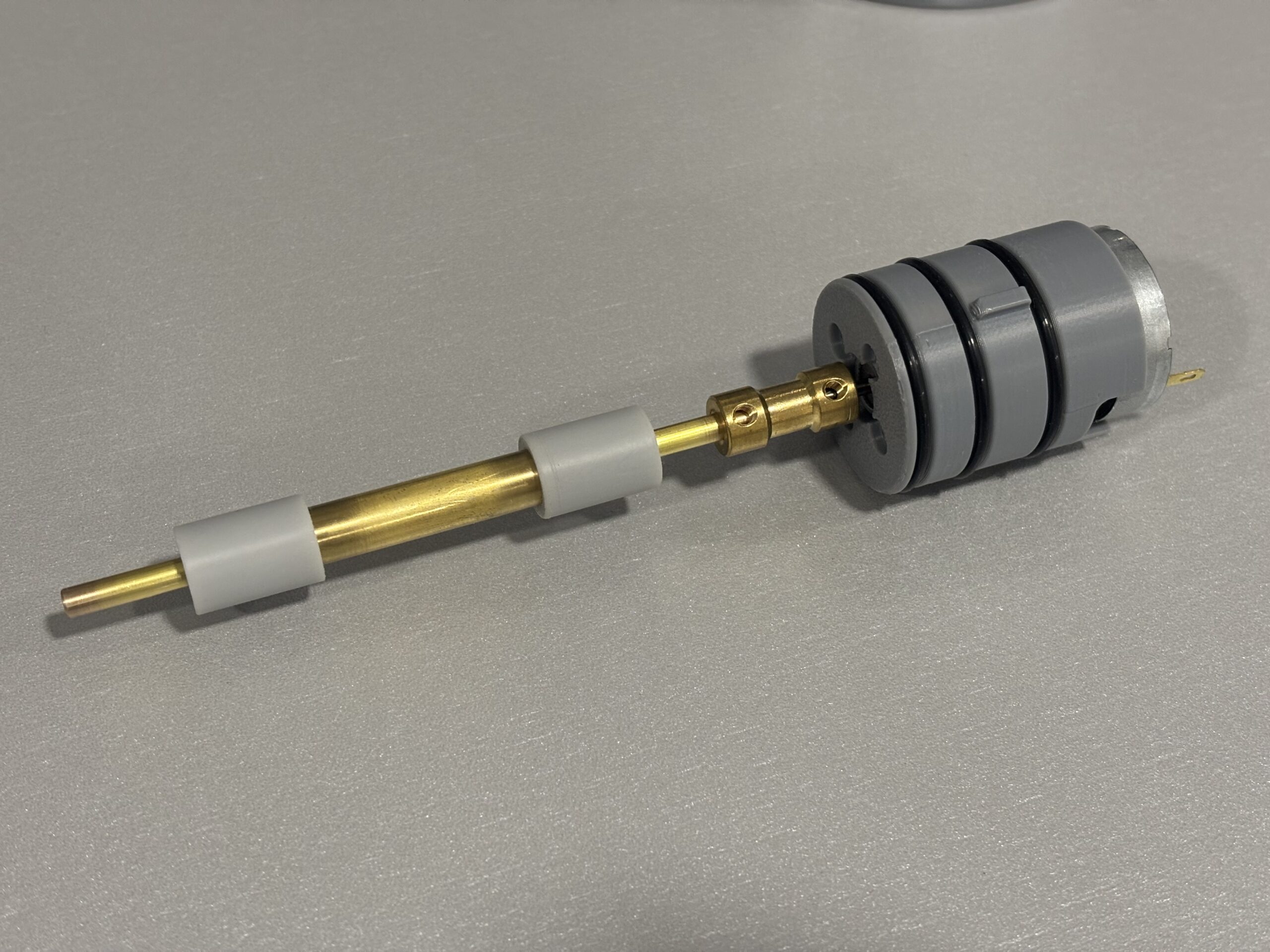

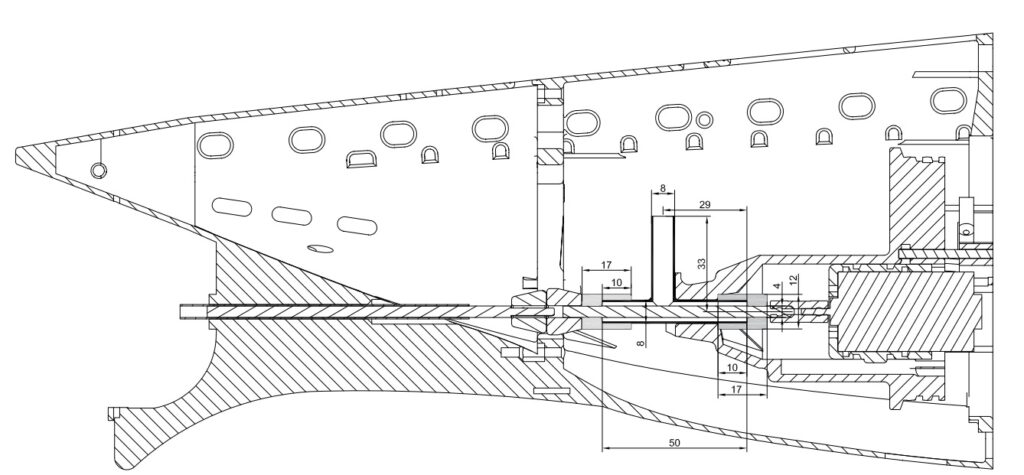

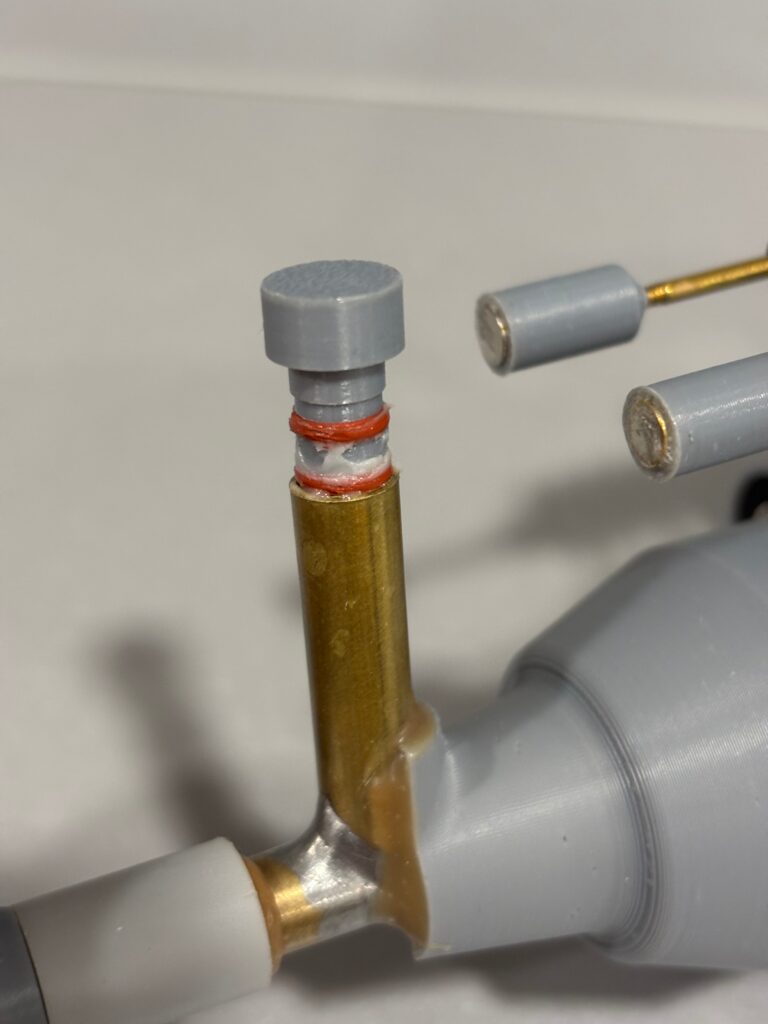

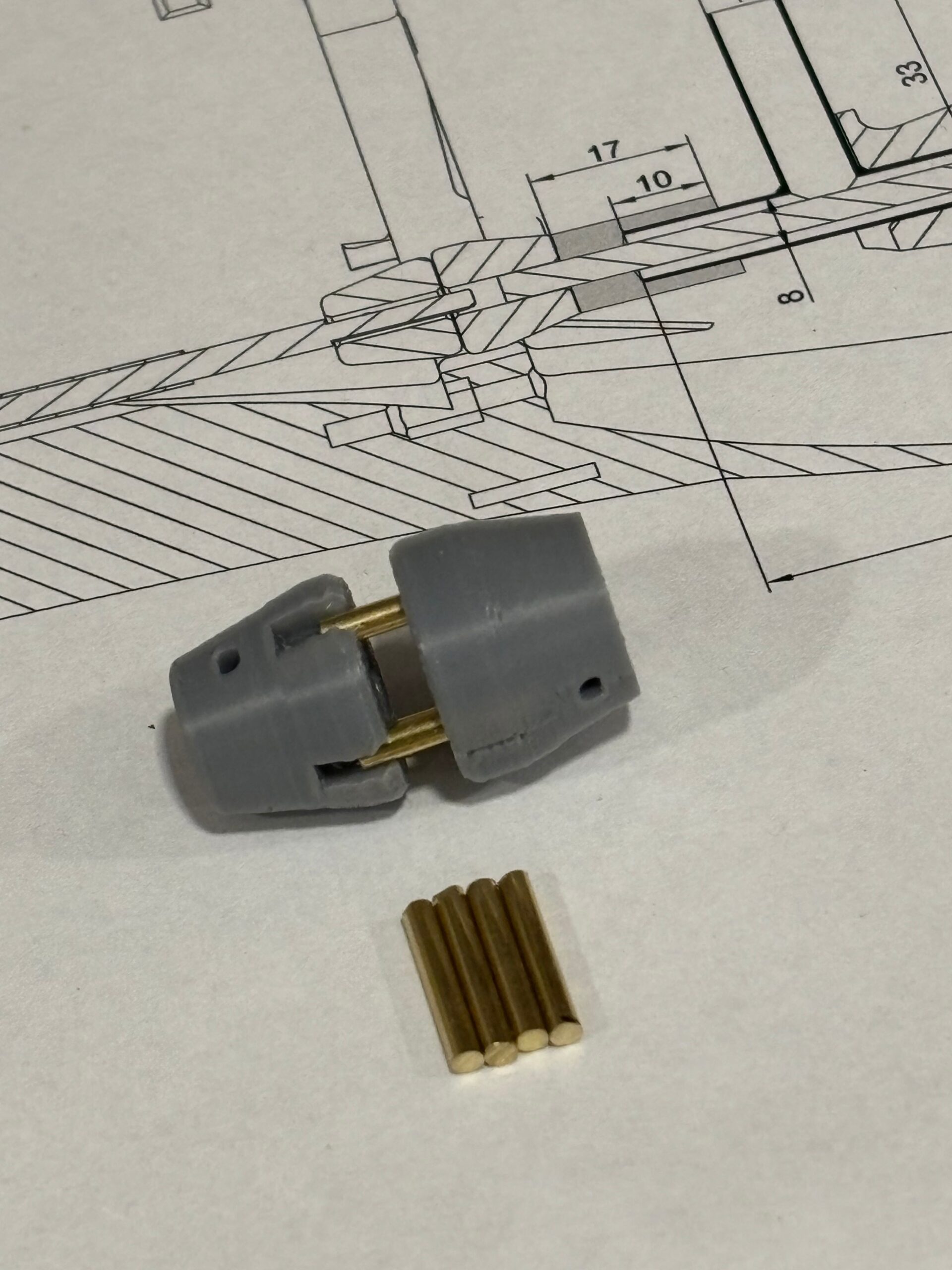

Objednal som ešte spojky hriadeľu, tiež na Aliexpress 2/2.3/3/3.17/4/5/6mm Brass Rigid Motor Shaft Coupling Coupler Motor Transmission Connector with Screws o veľkosti 2.3mm (motor) – 4mm (hriadeľ). Ďalej bolo treba vysústružiť domčeky hriadeľa podľa technického výkresu nižšie. Vnútro bude naplnené mazivom. Plniť sa bude cez dieru ktorú navŕtam a príde sem na-pájkovať trubka.

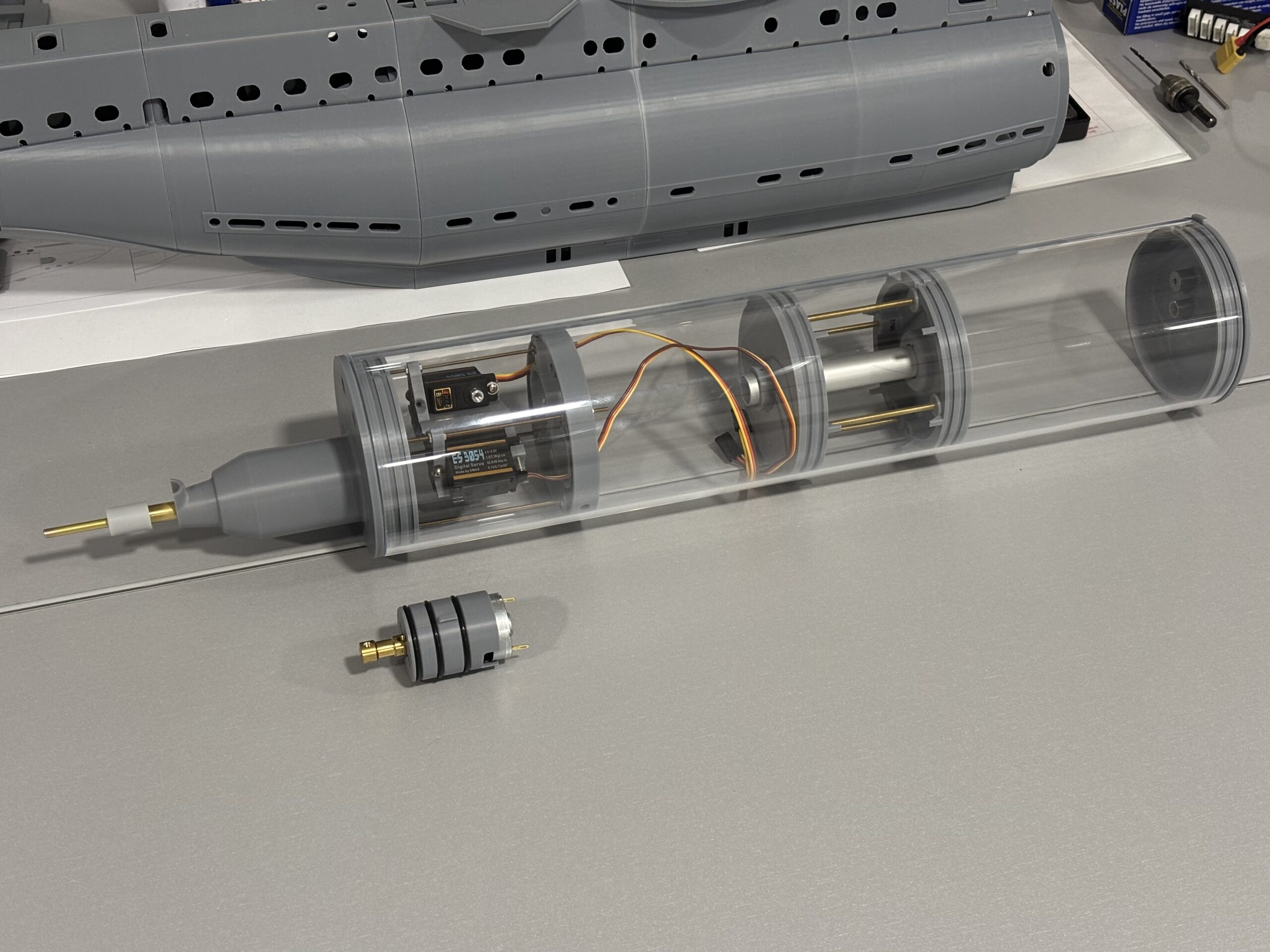

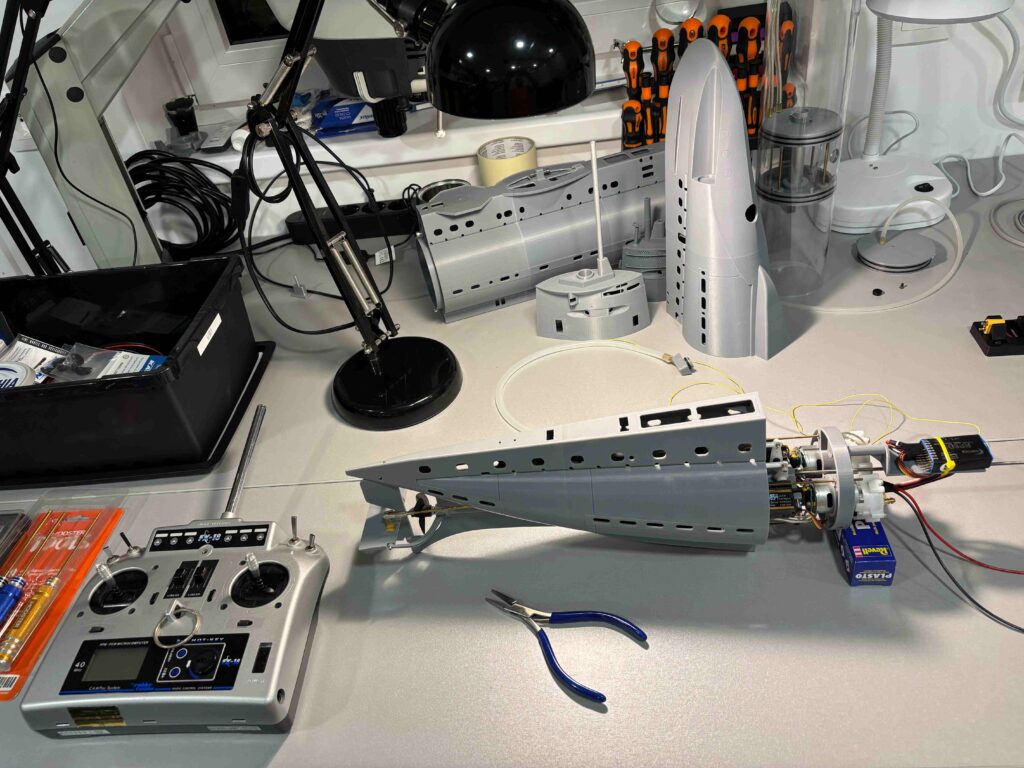

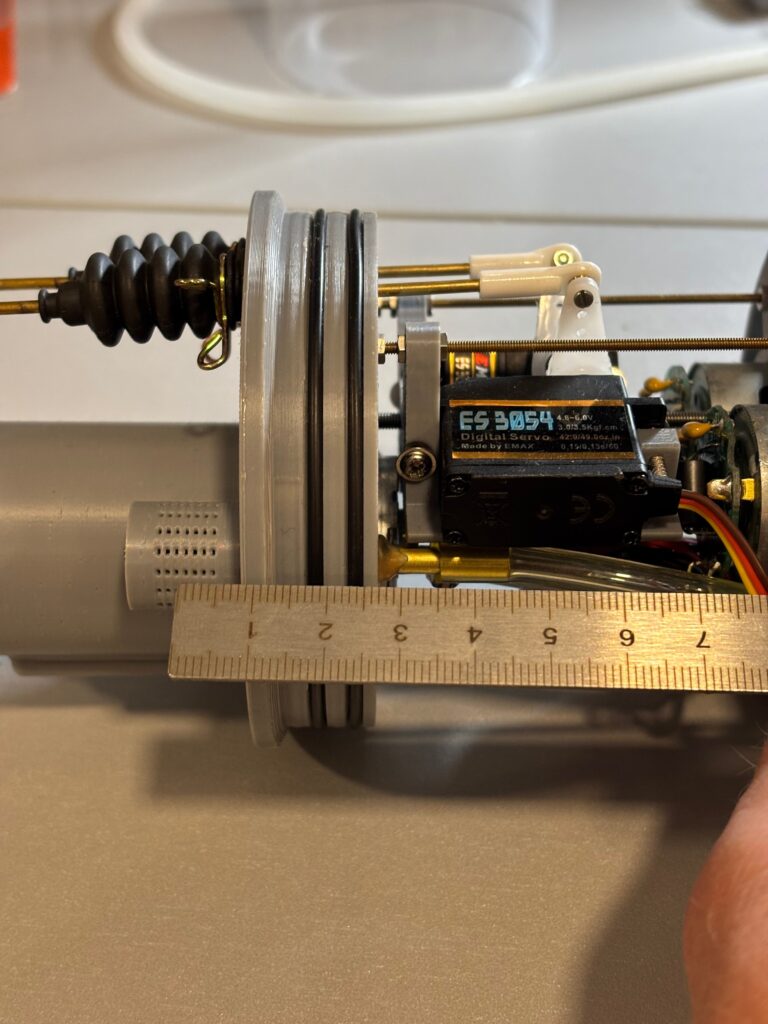

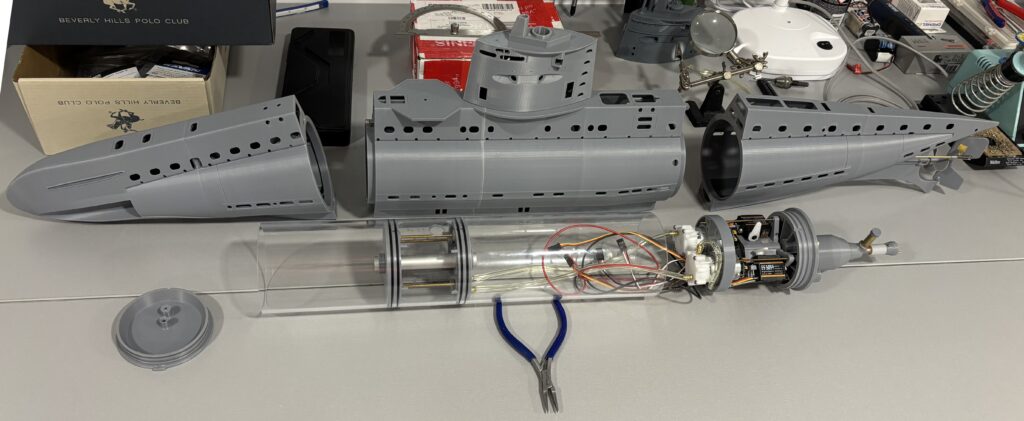

Pohľad ako bude vyzerať tesný trup.

pokračovanie čoskoro…
