20.3.2025 – Statická ponorka vyrobená 3D tlačou s ponorným systémom riešeným čerpadlami a záplavovou komorou.

3D model nakreslil a skonštruoval Oto Gerža – RCSUBS.cz

tlač a výroba – Dušan Prokša a Roman Pastorík

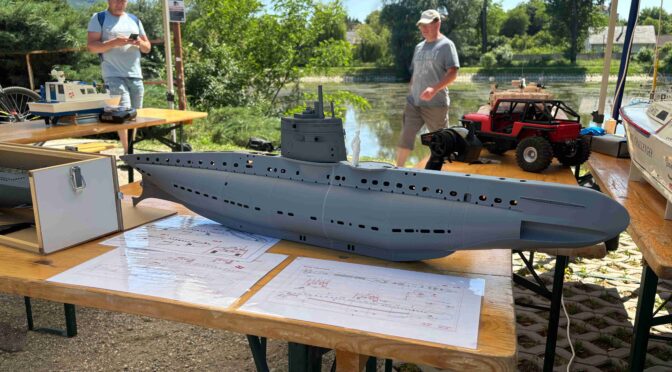

Pre recenziu ponorky UB 1 sme sa s Dušanom rozhodli hneď pre niekoľko dôvodov. Okrem toho že patrí k histórií Rakúsko – Uhorskej monarchii a teda aj nepochybne našej, tak v tejto mierke ponúka s dĺžkou trupu takmer 937 mm veľmi dobrý základ na stabilnú a maketovú plavbu. Keďže počas roka jazdíme aj na jazerách, tak zámer je prezentovať ju práve tu. Cieľom je ukázať, že model funkčnej a prepracovanej RC ponorky sa dá ozaj postaviť pomerne jednoducho a aj relatívne lacno. Navyše ponorky nemusia plávať iba v bazéne a v úplne priezračnej vode.

Konštrukciou sa jedná o jednoduchý model, ktorý má dvomi servami ovládané zadné hĺbkové a smerové kormidlá a motor pohonu. Statické ponáranie je riešené dvomi zubovými čerpadlami. Ak ešte pridáme pozičné osvetlenie bude nám stačiť 5-kanálová RC aparatúra pracujúca na frekvenciách ideálne v pásme 40 MHz.

Obaja s Dušanom sme sa rozhodli pre verziu, kde v balení od Ota boli lepty s nálepkami a hotová veža s guľometom tlačené resinovou tlačou. Resinová tlač ma výhodu že povrch je dokonale hladký a jediné čo bude treba, ho nalakovať. Pre tlač v našej réžií vnútra tesného trupu, ako aj samotného vonkajšieho maketového trupu sme sa rozhodli práve preto, aby sme ukázali postup samotnej stavby. 3D dáta a podklady sme dostali od Ota elektronicky a môžeme ich použiť výlučne na výrobu dvoch exemplárov. Je nevyhnutné, aby sme si všetci uvedomovali zodpovednosť voči pôvodným autorom a dodržiavali zásady spravodlivého použitia, čo je z morálneho hľadiska bez pochyby správne. Odpredaj týchto dát čo i čiastkový bez súhlasu autora, môže viesť k narušeniu dôvery v profesionálne vzťahy. K týmto otázkam pristupujeme preto s rozvahou a rešpektom !

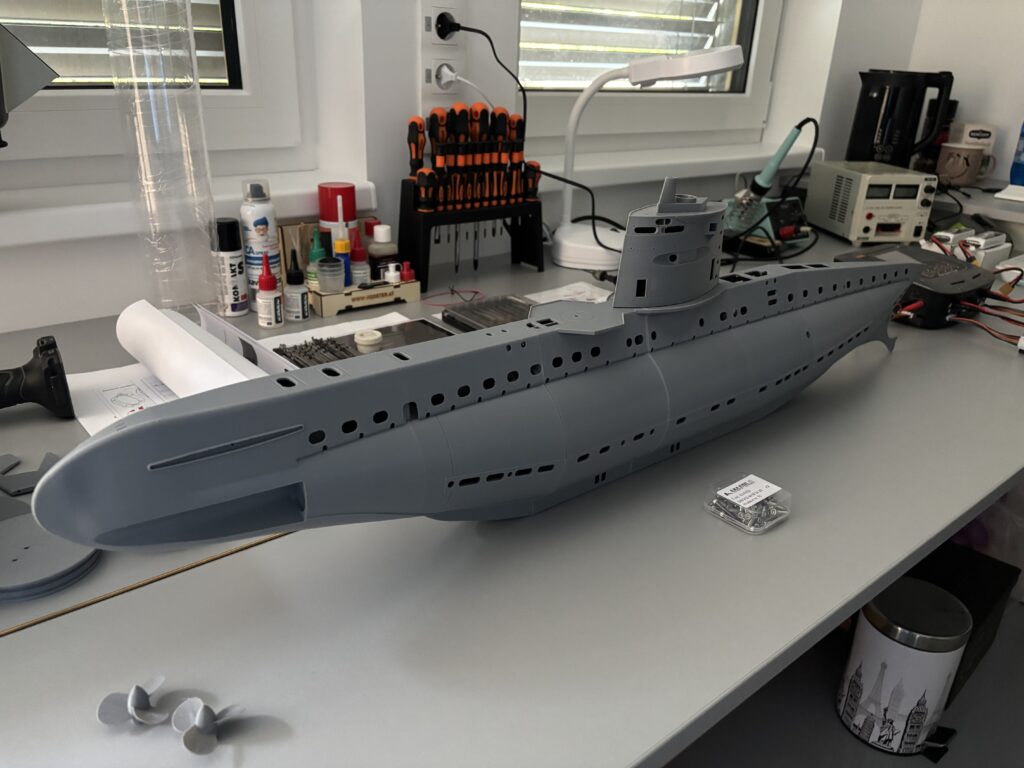

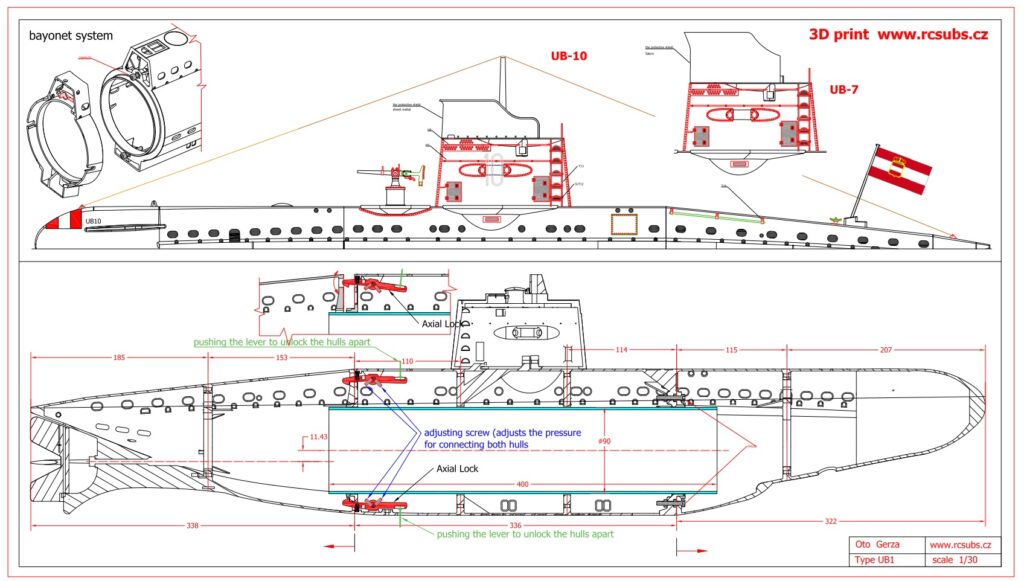

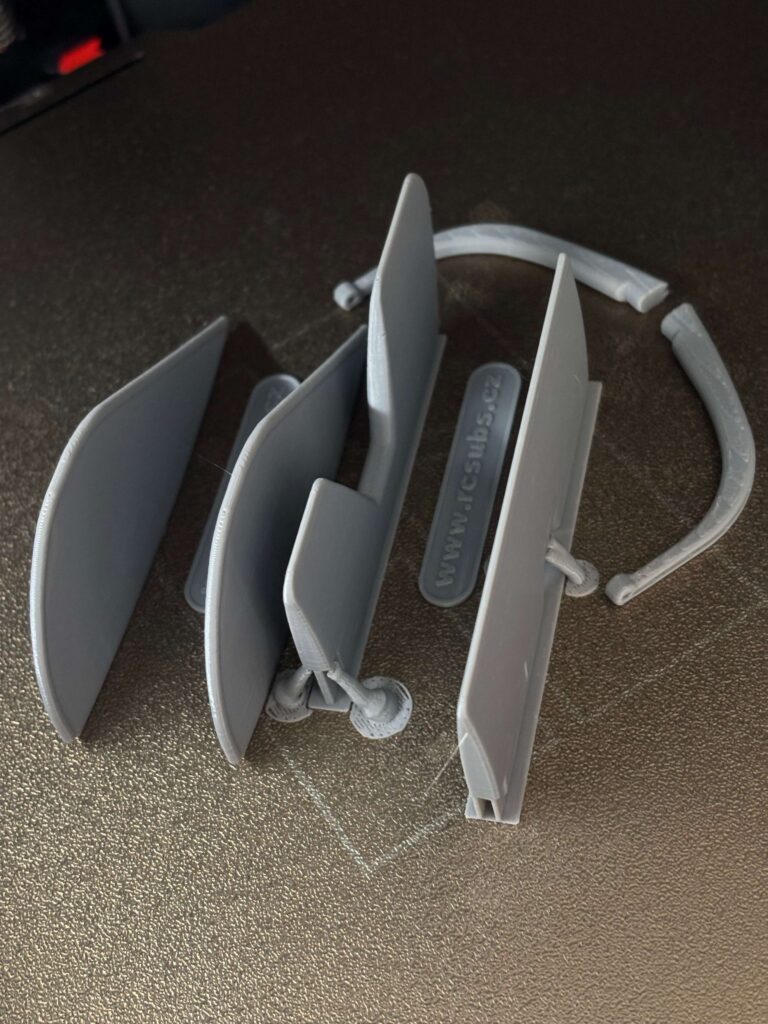

Samotná ponorka sa skladá zo siedmich sekcií plus veže. Súbor 3D dát obsahuje aj kormidlá, lodnú skrutku a v našej verzií sme sa rozhodli aj pre zástavbu tesného trupu, lebo ako s Dušanom hovoríme, vymyslené vymýšľať netreba. Dušan ešte hneď po SubRegatte 2024 objednal dve plexi rúry. Vonkajší priemer je 90 mm a dĺžka bude skrátená na 400 mm.

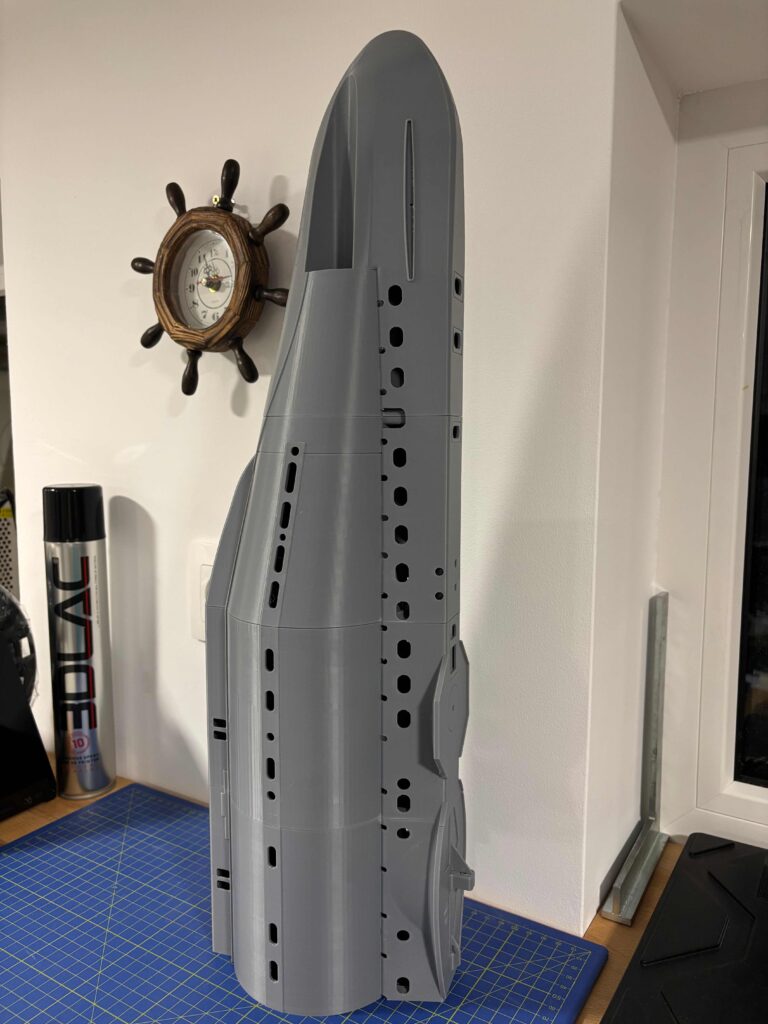

Tlač som začal provu (čelom) a výsledok ma hnal tlačiť ďalšie sekcie.

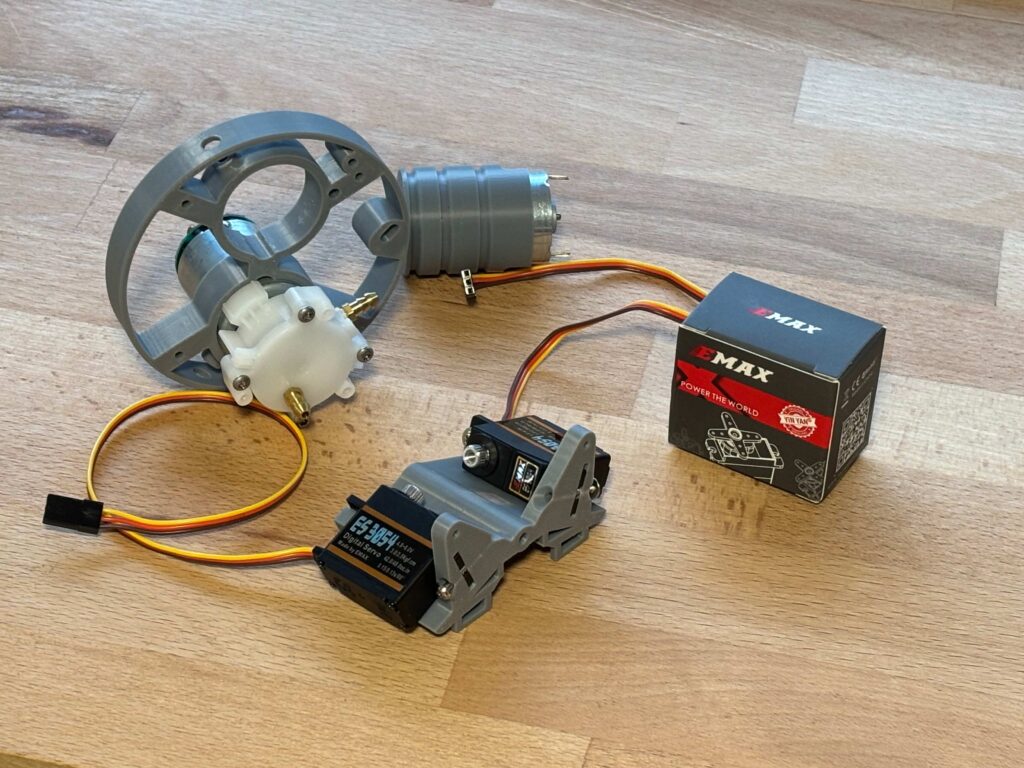

Každá ponorka bude osadená dvomi čerpadlami, jedným pohonným motorom a dvomi servomotormi.

Čerpadlá som objednal ešte v septembri na Aliexpress a to DC 3-7.4V 360 Water Pump Motor Self-priming Mini Gear Pump for Hydraulic Toys RC Model RC Boat Marine Submarine

Najskôr som si myslel, že osadím servá HITEC, ale veľkostne by nesedeli a tak som kúpil servá tiež z Aliexpress a to EMAX ES3054 – Digital Servo 17g 3.5kg 0.13sec 23T Metal Gear 4.8-6V. Presne tieto osádzal aj Oto. Keďže to má byť stavebnica, ktorú si vytlačíte a poskladáte tak sú to presne tie ktoré tam majú byť.

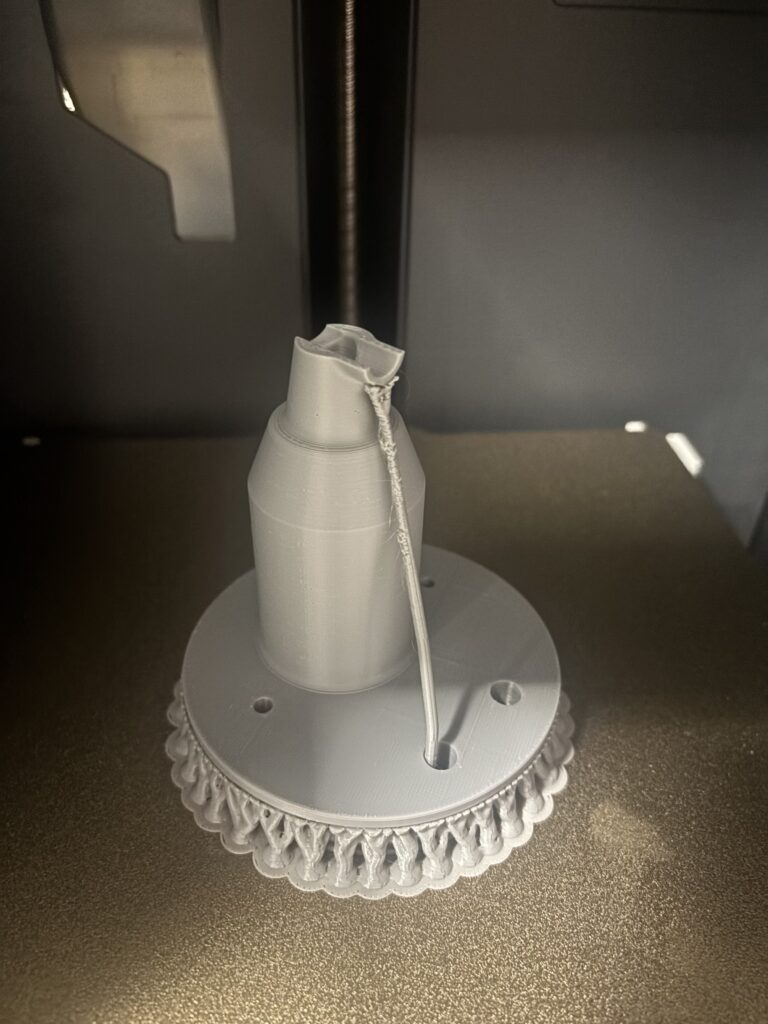

Pohonný motor som vytiahol zo šuplíkovej zásoby a je to jednosmerný kartáčový triedy 380/400 s nominálnym napätím 7,2 V. Na foto vzadu osadený vo vytlačenom púzdre.

Ako ďalšie som sa dal na osadenie zámkov zadnej časti trupu. Zámky sú dva. Oba za vežou pod palubou a na kýle. Sú osadené v piatej sekcii a chytajú k sebe sekciu šiestu.

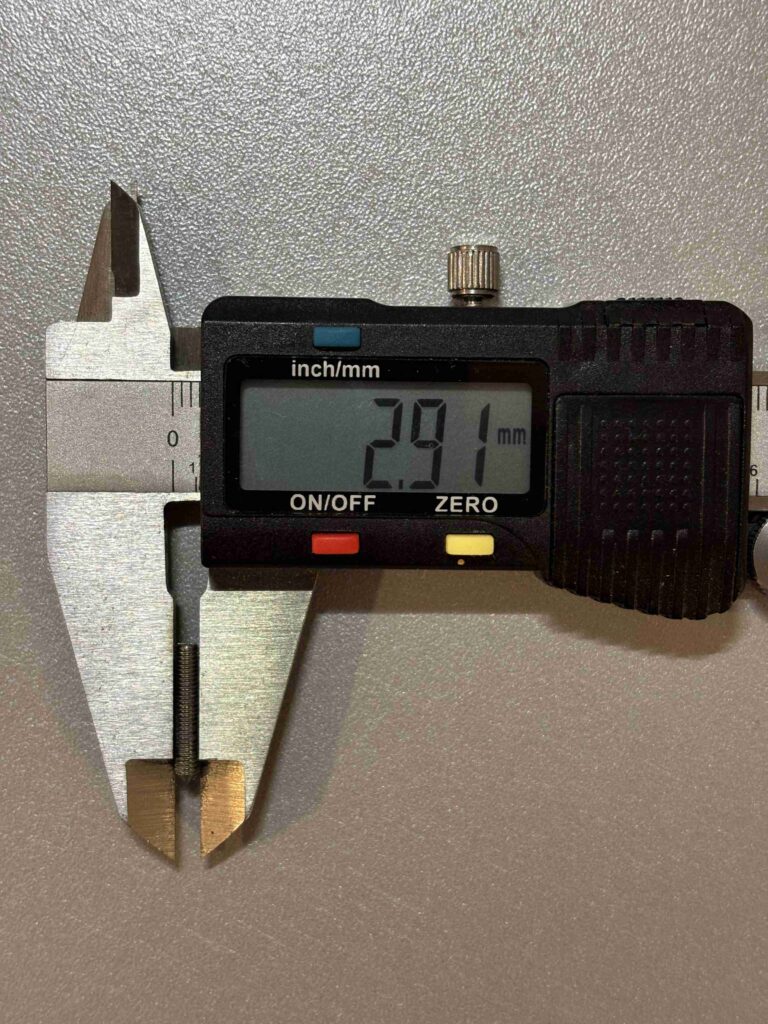

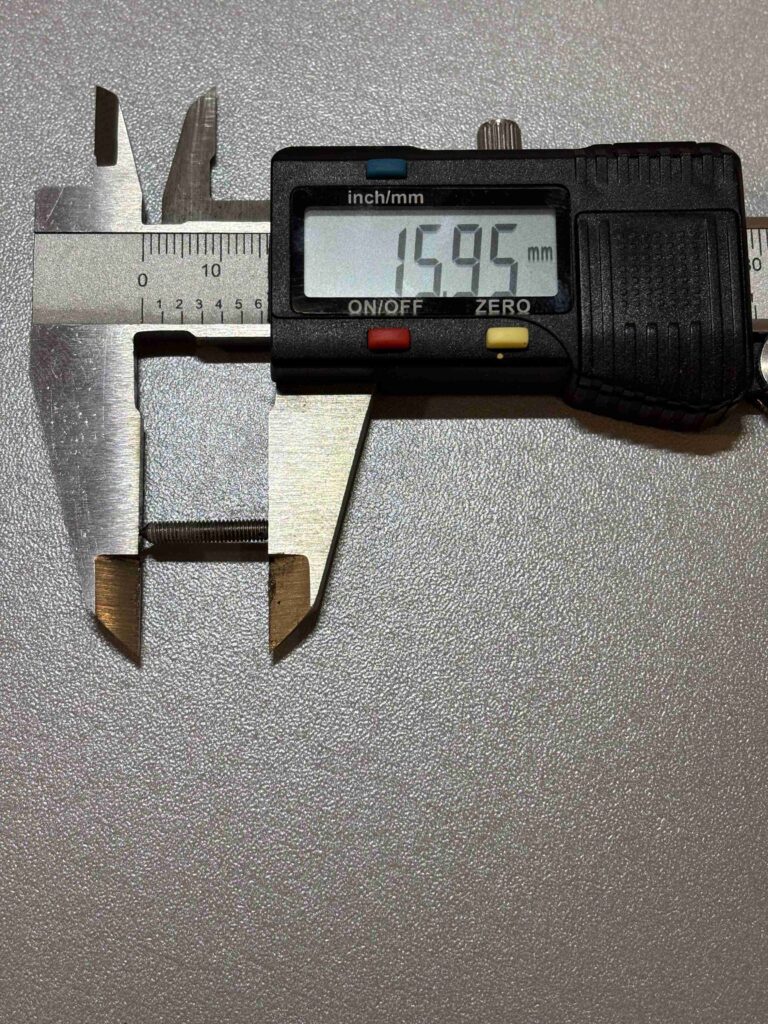

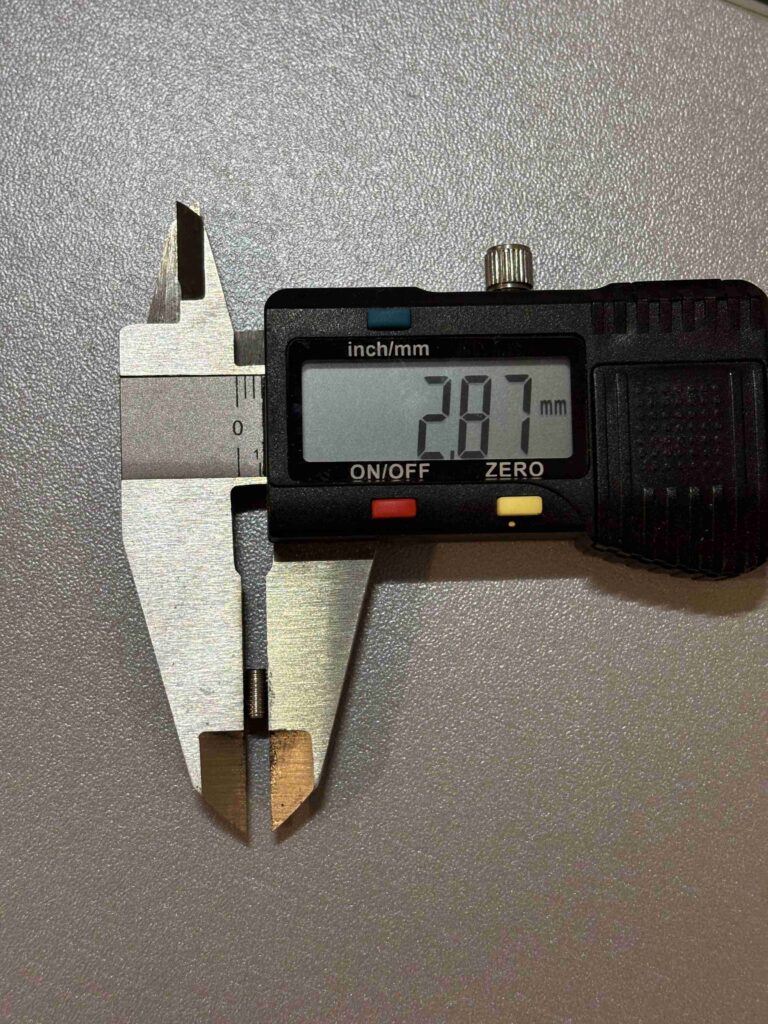

Pre každý zámok je potrebná oska priemeru 2,9 mm (ja som použil skrutky bez hlavičky, tzv. červíky dlhé 16mm).

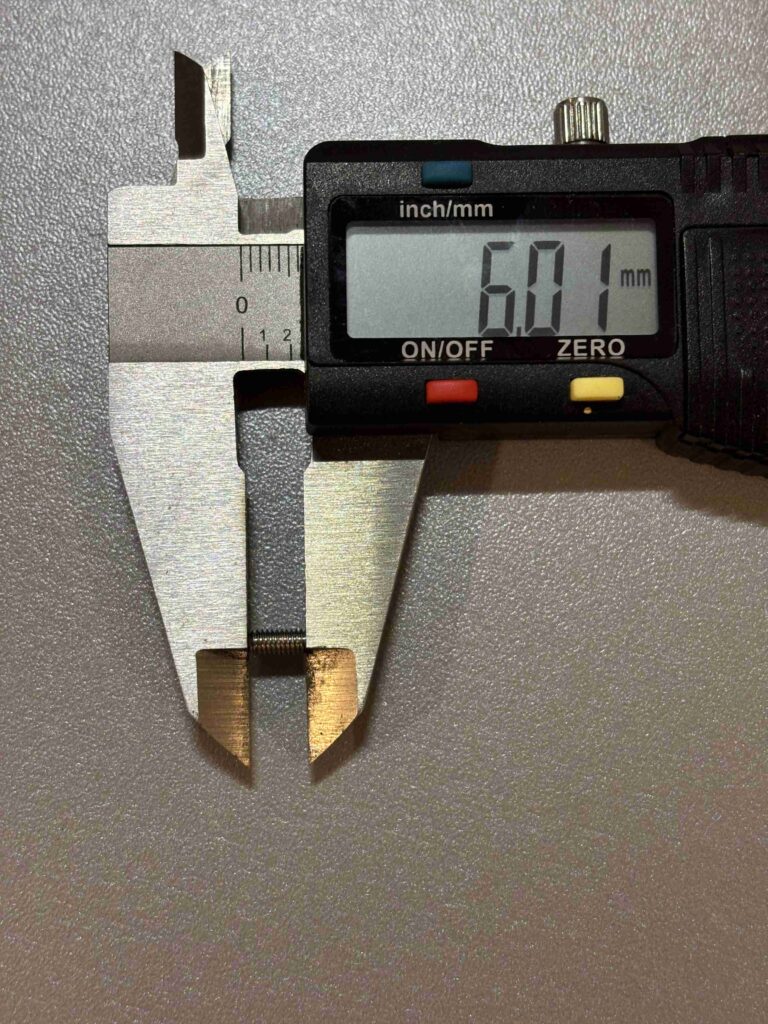

Ďalej sú potrebné dva centrovacie červíky rovnako priemeru 2,9 mm a dĺžka postačí 6 mm.

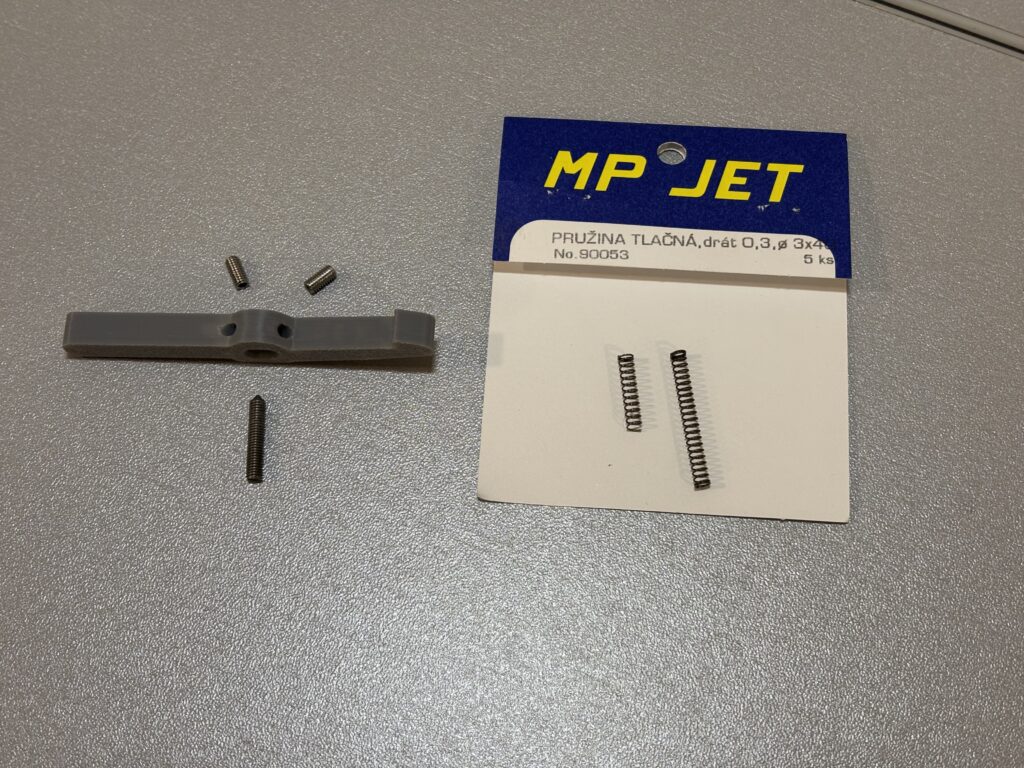

Ako posledné je potrebná struna ktorá bude držať zámok alebo ak chcete páku v zatvorenej polohe. Ja som použil MP Jet obj.č. 90053, ktorú som rozdelil na dve a na oba zámky mi tým pádom stačil jeden kus.

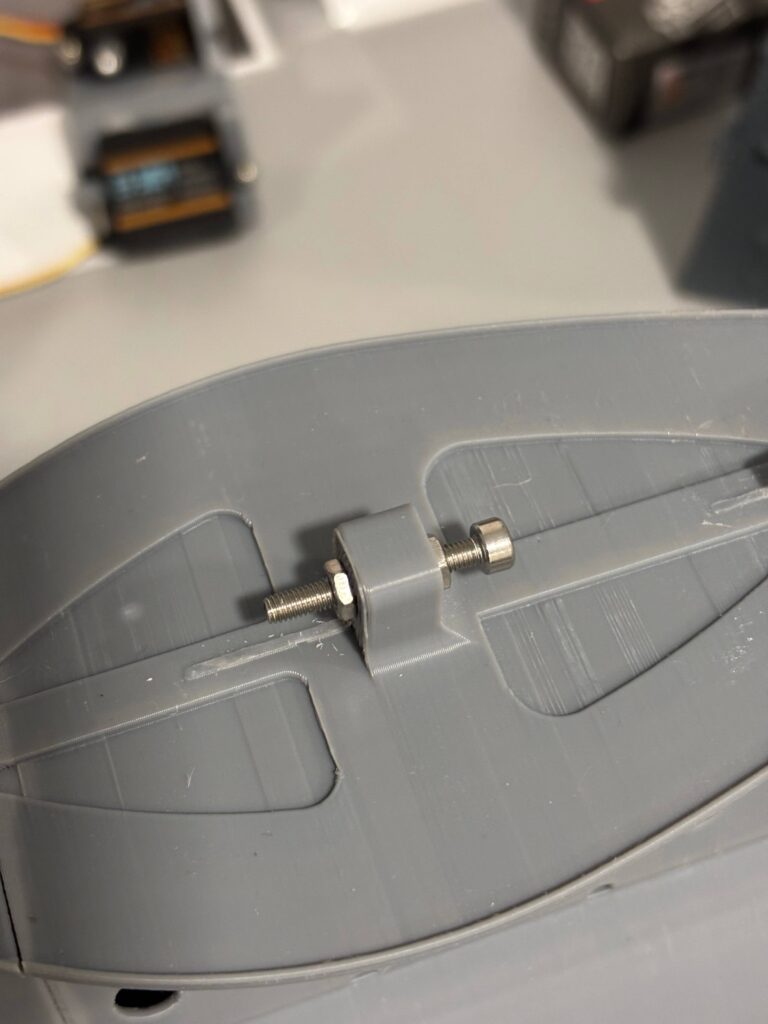

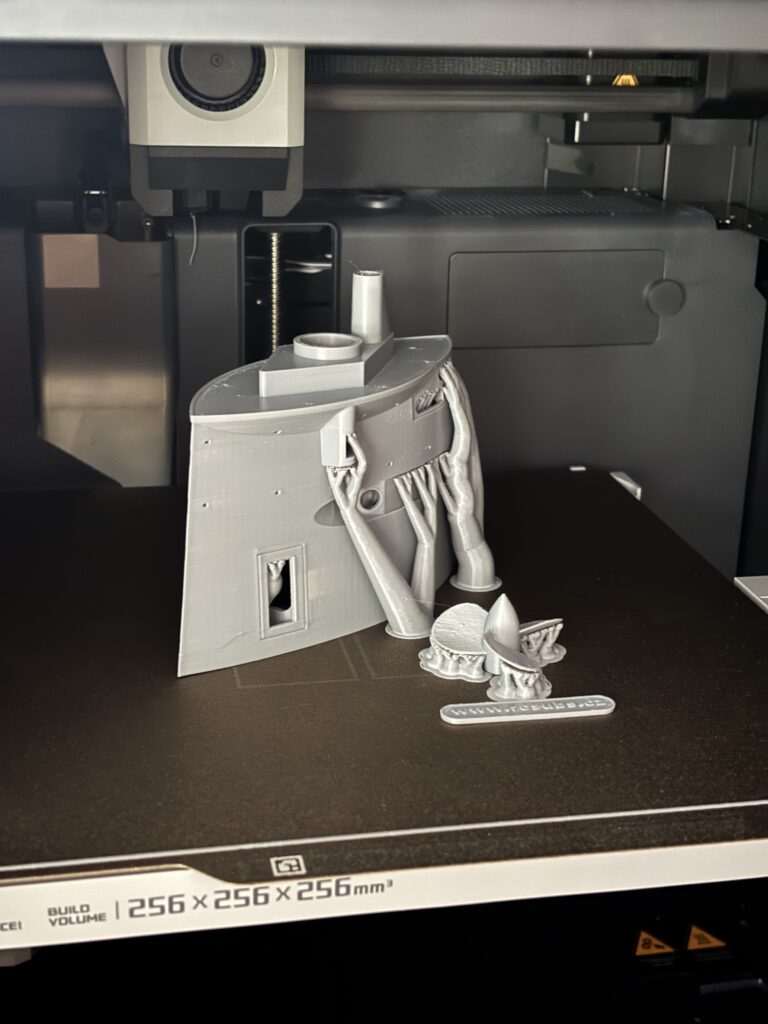

Obaja s Dušanom máme síce resinovú vežu, ale keďže máme aj lepty tak som sa rozhodol že si vežu predsa len vytlačím a osadím lepty na ňu. Na výčnelok v trupe som teda upevnil skrutku M3 dlhú 22mm a na tú sa veža nasúva pohybom spredu do zadu. Zámok v zadnej časti ju zaistí a netreba s ňou nič viac robiť.

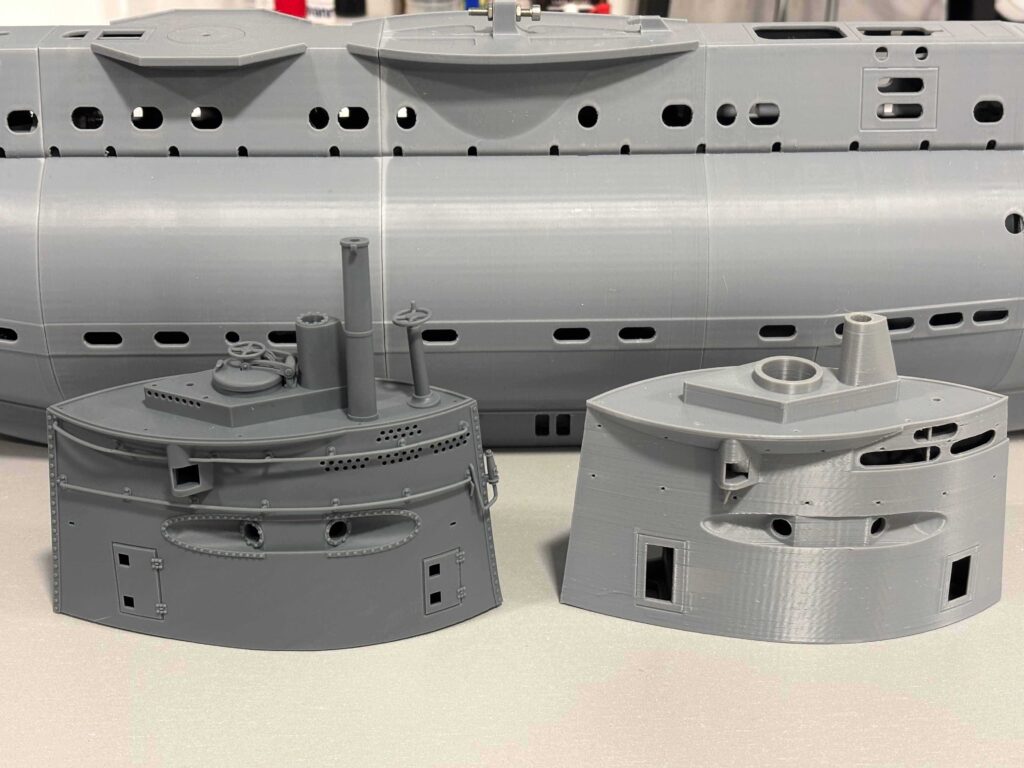

porovnanie tlače resin (vľavo) a mnou vytlačenej z filamentu (vpravo)

ako ďalšie sa pustíme do zástavby a teda tesného trupu …
